Szczegóły Produktu:
|
| Moc znamionowa: | 1/4W-5W | Opór: | 10Ω - 500MΩ |
|---|---|---|---|
| Tolerancja: | ±1%,±2%,±5%,±10% | Kolor: | Czarno żółty |
| Współczynnik temperatury: | 50PPM-1000PPM | Materiał ołowiu: | miedziany, cynowany |
| High Light: | Rezystor wysokonapięciowy 2W,rezystor wysokonapięciowy 100M,rezystor planarny o wysokiej stabilności |
||
2W 100M Planarne rezystory wysokonapięciowe o wysokiej stabilności do dzielnika napięcia
Struktura :
1. Folia oporowa z zawiesiną rutenu z metali szlachetnych, o stabilnych właściwościach elektrycznych.
2. Proces technologiczny: elektroda drukująca elektroda do spiekania rezystora drukująca rezystor do spiekania medium drukującego spiekanie, następnie regulacja rezystancji, spawanie, hermetyzacja i inne procesy.
3. Nieindukcyjne, wysokie napięcie rezystancyjne, antyimpulsowe, idealnie nadaje się do zastosowań w obwodach wysokiego napięcia.
Zanurzony w oleju dielektrycznym lub żywicy epoksydowej dla najlepszych rezultatów użytkowania.
Cechy:
1. Precyzyjny, nieindukcyjny, niskotemperaturowy współczynnik;
2. Nieindukcyjne, wysokie napięcie rezystancyjne, mały rozmiar, duża moc, długa żywotność, odporność na wilgoć, wysoka stabilność.;
3. Zaciski prowadzące śruby / zaślepki śrub;
Aplikacje:
Szeroko stosowany w urządzeniach wysokiego napięcia, medycznych maszynach CT i rentgenowskich, sprzęcie do testowania wysokiego napięcia, zasilaniu wysokiego napięcia, sprzęcie próżniowym, dzielniku napięcia, obwodzie wysokiego napięcia, obwodzie rozładowania kondensatora, obwodzie buforowym wysokiego napięcia, sprzęcie do ochrony środowiska, elektrostatycznym sprzęt do odpylania, system zasilania, sprzęt do obrazowania, generator napięcia impulsowego itp.
Dane techniczne:
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25 ℃ | B--C--D---F---G---J--K |
| Współczynniki temperaturowe | R0: temperatura pokojowa (T0) wartość rezystancji R1: temperatura w pomieszczeniu T0 + 100 ℃ (T1) wartość rezystancji |
±15～±1000PPM/℃ |
| Przeciążenie krótkotrwałe | 5-krotna moc znamionowa przez 5 sekund, ale nie więcej niż 1,5 razy Umax | △R≤±(0.2％+0.1Ω) |
| Rezystancja izolacji | 1000V DC | ≥10GΩ1Min |
| Żywotność obciążenia | przy napięciu znamionowym, 90 min „Wł”, 30 min „Wył”, łącznie 1000 godzin | △R≤±(0,5％+0,1Ω) |
| Odporność na wilgoć | Temp.: 40 ± 2 ℃, wilgotność: 90 ％-95 ％ 0,240 godzin | △R≤±(0,4％+0,1Ω) |
| Odporność na wysoką/niską temperaturę | przechowywać w temperaturze - 65 ℃ ~ 155 ℃ przez 2 godziny, cykl 5 razy | △R≤±(0,2%+0,1Ω) |
| temperatura robocza | -55 ℃ (125 ℃) | / |

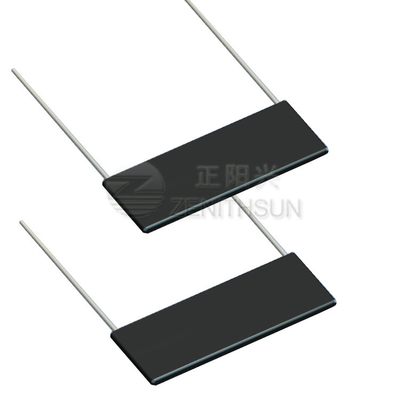

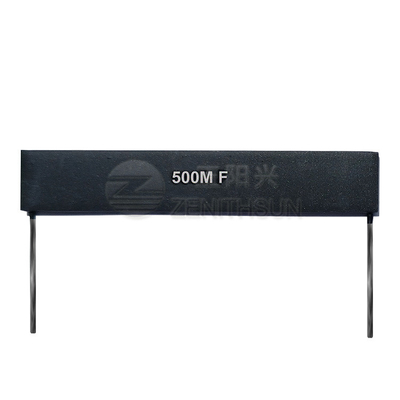

Obraz produktu:
