Szczegóły Produktu:
|
| Moc znamionowa: | 8W-300W | Opór: | 1Ω - 1GΩ |
|---|---|---|---|
| Tolerancja: | ±1%,±2%,±5%,±10% | Kolor: | czarny |
| Współczynnik temperatury: | 20PPM-150PPM | Materiał ołowiu: | Pozłacany |
| High Light: | Rezystor wysokonapięciowy 150PPM,rezystor wysokonapięciowy 300W,rezystor nieindukcyjny wysokonapięciowy |
||
Rezystory nieindukcyjne wysokiego napięcia do dzielników WN, precyzyjne obwody WNNieindukcyjny rezystor dużej mocy
Struktura :
1. Sitodruk, warstwa drukowana z folii oporowej o grubości kilkudziesięciu mikronów, spiekana w temperaturze.
2. Matryca to 95% ceramika z tlenku glinu, o dobrej przewodności cieplnej i wysokiej wytrzymałości mechanicznej.
3. Folia oporowa z zawiesiną rutenu z metali szlachetnych, o stabilnych właściwościach elektrycznych.
4. Produkty są dostępne z powłoką silikonową lub epoksydową, charakteryzują się szerokim zakresem tolerancji i współczynników temperaturowych.
Cechy:
1. Nieindukcyjne, wysokie napięcie rezystancyjne, mały rozmiar, duża moc, długa żywotność, odporność na wilgoć, wysoka stabilność.
2. Materiał ołowiu: miedź, cynowany, zaślepki śrub / śrub;
Dane techniczne:
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25 ℃ | B--C--D---F---G---J--K |
| Współczynniki temperaturowe | R0: temperatura pokojowa (T0) wartość rezystancji R1: temperatura w pomieszczeniu T0 + 100 ℃ (T1) wartość rezystancji |
±15～±1000PPM/℃ |
| Przeciążenie krótkotrwałe | 5-krotna moc znamionowa przez 5 sekund, ale nie więcej niż 1,5 razy Umax | △R≤±(0.2％+0.1Ω) |
| Rezystancja izolacji | 1000V DC | ≥10GΩ1Min |
| Żywotność obciążenia | przy napięciu znamionowym, 90 min „Wł”, 30 min „Wył”, łącznie 1000 godzin | △R≤±(0,5％+0,1Ω) |
| Odporność na wilgoć | Temp.: 40 ± 2 ℃, wilgotność: 90 ％-95 ％ 0,240 godzin | △R≤±(0,4％+0,1Ω) |
| Odporność na wysoką/niską temperaturę | przechowywać w temperaturze - 65 ℃ ~ 155 ℃ przez 2 godziny, cykl 5 razy | △R≤±(0,2%+0,1Ω) |
| temperatura robocza | -55 ℃ (125 ℃) | / |
Aplikacje:
Szeroko stosowany w urządzeniach wysokiego napięcia, medycznych maszynach CT i rentgenowskich, sprzęcie do testowania wysokiego napięcia, zasilaniu wysokiego napięcia, sprzęcie próżniowym, przetwornicy częstotliwości wysokiego napięcia, dzielniku napięcia, obwodzie wysokiego napięcia, obwodzie rozładowania kondensatora, obwodzie bufora wysokiego napięcia, sprzęt ochrony środowiska, elektrostatyczny sprzęt do odpylania, system zasilania, przyrządy i mierniki wysokiego napięcia, modulator impulsów, sprzęt do obrazowania, generator napięcia impulsowego itp.

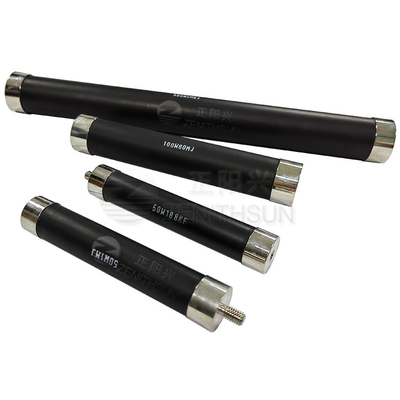

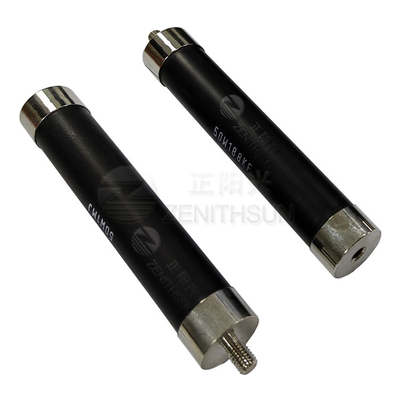

Obraz produktu:
Jak złożyć zamówienie:
Nr modelu_ Wartość_Tolerancja
Na przykład:
RIZ/RHP-39 200M 1%
