Szczegóły Produktu:
|
| Moc znamionowa: | 1/4W-5W | Opór: | 10Ω - 500MΩ |
|---|---|---|---|
| Tolerancja: | ±1%,±2%,±5%,±10% | Kolor: | czarny |
| Współczynnik temperatury: | 50MMP-00PPM | Materiał ołowiu: | Ocynkowany |
| High Light: | Rezystor dzielnika wysokiego napięcia 10W,dzielnik wysokiego napięcia 100M,rezystor wysokiej precyzji 100M |
||
Płaskie dzielniki płaskie 10W 100M o wysokiej precyzji i wysokim napięciu
Struktura :
1. Folia oporowa z zawiesiną rutenu z metali szlachetnych, o stabilnych właściwościach elektrycznych.
2. Proces technologiczny: elektroda drukująca elektroda do spiekania rezystora drukująca rezystor do spiekania medium drukującego spiekanie, następnie regulacja rezystancji, spawanie, hermetyzacja i inne procesy.
3. Nieindukcyjne, wysokie napięcie rezystancyjne, antyimpulsowe, idealnie nadaje się do zastosowań w obwodach wysokiego napięcia.
Zanurzony w oleju dielektrycznym lub żywicy epoksydowej dla najlepszych rezultatów użytkowania.
Cechy:
1. Planarne rezystory wysokonapięciowe o zastrzeżonej konstrukcji nieindukcyjnej, o wysokiej precyzji.
2.Lniski współczynnik temperaturowy, niski współczynnik napięcia, wysoka stabilność, wysokotemperaturowa powłoka silikonowa;
3. Materiał ołowiu: miedź, cynowany;
Dane techniczne:
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25 ℃ | B--C--D---F---G---J--K |
| Współczynniki temperaturowe | R0: temperatura pokojowa (T0) wartość rezystancji R1: temperatura w pomieszczeniu T0 + 100 ℃ (T1) wartość rezystancji |
±15～±1000PPM/℃ |
| Przeciążenie krótkotrwałe | 5-krotna moc znamionowa przez 5 sekund, ale nie więcej niż 1,5 razy Umax | △R≤±(0.2％+0.1Ω) |
| Rezystancja izolacji | 1000V DC | ≥10GΩ1Min |
| Żywotność obciążenia | przy napięciu znamionowym, 90 min „Wł”, 30 min „Wył”, łącznie 1000 godzin | △R≤±(0,5％+0,1Ω) |
| Odporność na wilgoć | Temp.: 40 ± 2 ℃, wilgotność: 90 ％-95 ％ 0,240 godzin | △R≤±(0,4％+0,1Ω) |
| Odporność na wysoką/niską temperaturę | przechowywać w temperaturze - 65 ℃ ~ 155 ℃ przez 2 godziny, cykl 5 razy | △R≤±(0,2%+0,1Ω) |
| temperatura robocza | -55 ℃ (125 ℃) | / |
Aplikacje:
Szeroko stosowany w urządzeniach wysokiego napięcia, medycznych maszynach CT i rentgenowskich, sprzęcie do testowania wysokiego napięcia, zasilaniu wysokiego napięcia, sprzęcie próżniowym, dzielniku napięcia, obwodzie wysokiego napięcia, obwodzie rozładowania kondensatora, obwodzie buforowym wysokiego napięcia, sprzęcie do ochrony środowiska, elektrostatycznym sprzęt do odpylania, system zasilania, sprzęt do obrazowania, generator napięcia impulsowego itp.

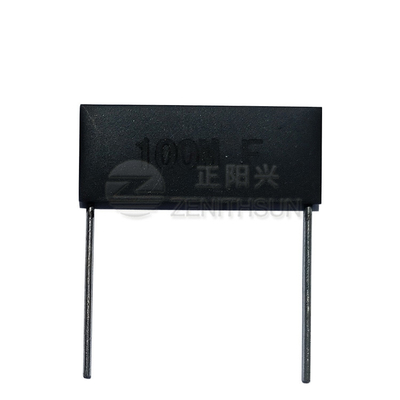

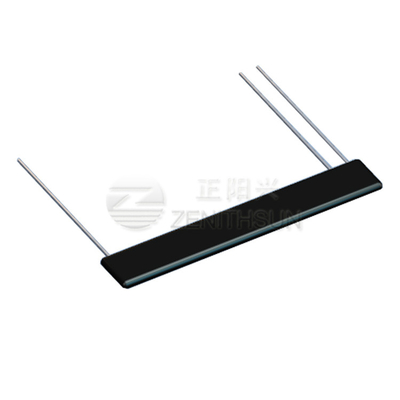

Obraz produktu:
