Szczegóły Produktu:
|
| Moc znamionowa: | 50W | Opór: | 10KΩ - 500MΩ |
|---|---|---|---|
| Absolutna precyzja: | ±0,5% ~±5% | Kolor: | Czarny lub bez powłoki |
| Współczynnik temperatury: | 10PPM-250PPM | Dokładność względna: | ±0,1% 0,5% |
| High Light: | Rezystor dzielnika wysokiego napięcia 10 W,cylindryczny rezystor dzielnika wysokiego napięcia,precyzyjny rezystor cylindryczny |
||
10W 100M Precyzyjne dzielniki cylindryczne wysokiego napięciarezystor udarowy wysokiego napięcia
Struktura :
1. Sitodruk, warstwa drukowana z folii oporowej o grubości kilkudziesięciu mikronów, spiekana w temperaturze.
2. Folia oporowa z zawiesiną rutenu z metali szlachetnych, o stabilnych właściwościach elektrycznych.
3. Proces technologiczny: elektroda do drukowania elektrody do spiekania rezystora do drukowania rezystora do spiekania nośnika druku;średnie spiekanie, a następnie regulacja oporu, spawanie, hermetyzacja i inne procesy.
Cechy:
1. Wysoka precyzja, niski współczynnik temperaturowy, precyzyjny dzielnik wysokiego napięcia;
2. Zanurzony w oleju dielektrycznym lub żywicy epoksydowej w celu uzyskania najlepszych wyników użytkowania;
2. Nieindukcyjne, wysokie napięcie rezystancyjne, mały rozmiar, duża moc, długa żywotność, odporność na wilgoć, wysoka stabilność;
3. Współczynnik podziału:1:1000 lub 1:2000 lub1:4000 lub1:5000;
Dane techniczne:
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25 ℃ | B--C--D---F---G---J--K |
| Współczynniki temperaturowe | R0: temperatura pokojowa (T0) wartość rezystancji R1: temperatura w pomieszczeniu T0 + 100 ℃ (T1) wartość rezystancji |
±15～±1000PPM/℃ |
| Przeciążenie krótkotrwałe | 5-krotna moc znamionowa przez 5 sekund, ale nie więcej niż 1,5 razy Umax | △R≤±(0.2％+0.1Ω) |
| Rezystancja izolacji | 1000V DC | ≥10GΩ1Min |
| Żywotność obciążenia | przy napięciu znamionowym, 90 min „Wł”, 30 min „Wył”, łącznie 1000 godzin | △R≤±(0,5％+0,1Ω) |
| Odporność na wilgoć | Temp.: 40 ± 2 ℃, wilgotność: 90 ％-95 ％ 0,240 godzin | △R≤±(0,4％+0,1Ω) |
| Odporność na wysoką/niską temperaturę | przechowywać w temperaturze - 65 ℃ ~ 155 ℃ przez 2 godziny, cykl 5 razy | △R≤±(0,2%+0,1Ω) |
| temperatura robocza | -55 ℃ (125 ℃) | / |
Aplikacje:
Szeroko stosowany w urządzeniach wysokiego napięcia, medycznych maszynach CT i rentgenowskich, sprzęcie do testowania wysokiego napięcia, zasilaniu wysokiego napięcia, sprzęcie próżniowym, przetwornicy częstotliwości wysokiego napięcia, dzielniku napięcia, obwodzie wysokiego napięcia, obwodzie rozładowania kondensatora, obwodzie bufora wysokiego napięcia, sprzęt ochrony środowiska, elektrostatyczny sprzęt do odpylania, system zasilania, przyrządy i mierniki wysokiego napięcia, modulator impulsów, sprzęt do obrazowania, generator napięcia impulsowego itp.

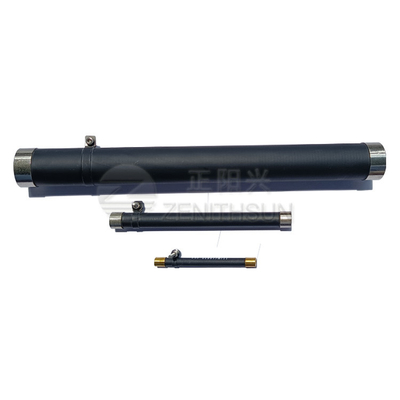

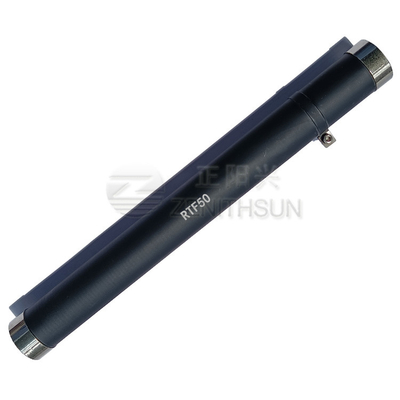

Obraz produktu:
