Szczegóły Produktu:
|
| Moc znamionowa: | 1/4W-5W | Opór: | 10Ω - 500MΩ |
|---|---|---|---|
| Tolerancja: | ±5%,±10% | Kolor: | Bez powłoki |
| Współczynnik temperatury: | 50PPM-1000PPM | Materiał ołowiu: | Ocynkowany |
| High Light: | Rezystor wysokonapięciowy o niskiej indukcyjności,rezystor wysokonapięciowy planarny,rezystor o niskiej indukcyjności o wysokiej precyzji |
||
Niska indukcyjność Wysoka precyzja Planarne rezystory wysokonapięciowe Wysokonapięciowe rezystory planarne Wysokonapięciowe rezystory płaskie
Struktura :
1. Folia oporowa z zawiesiną rutenu z metali szlachetnych, o stabilnych właściwościach elektrycznych.
2. Proces technologiczny: elektroda drukująca elektroda do spiekania rezystora drukująca rezystor do spiekania medium drukującego spiekanie, następnie regulacja rezystancji, spawanie, hermetyzacja i inne procesy.
3. Nieindukcyjne, wysokie napięcie rezystancyjne, antyimpulsowe, idealnie nadaje się do zastosowań w obwodach wysokiego napięcia.
Cechy:
1. Precyzyjny, nieindukcyjny, niskotemperaturowy współczynnik;
2. Nieindukcyjne, wysokie napięcie rezystancyjne, mały rozmiar, duża moc, długa żywotność, odporność na wilgoć, wysoka stabilność.;
3. Materiał ołowiu: miedź, cynowany;
Dane techniczne:
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25 ℃ | B--C--D---F---G---J--K |
| Współczynniki temperaturowe | R0: temperatura pokojowa (T0) wartość rezystancji R1: temperatura w pomieszczeniu T0 + 100 ℃ (T1) wartość rezystancji |
±15～±1000PPM/℃ |
| Przeciążenie krótkotrwałe | 5-krotna moc znamionowa przez 5 sekund, ale nie więcej niż 1,5 razy Umax | △R≤±(0.2％+0.1Ω) |
| Rezystancja izolacji | 1000V DC | ≥10GΩ1Min |
| Żywotność obciążenia | przy napięciu znamionowym, 90 min „Wł”, 30 min „Wył”, łącznie 1000 godzin | △R≤±(0,5％+0,1Ω) |
| Odporność na wilgoć | Temp.: 40 ± 2 ℃, wilgotność: 90 ％-95 ％ 0,240 godzin | △R≤±(0,4％+0,1Ω) |
| Odporność na wysoką/niską temperaturę | przechowywać w temperaturze - 65 ℃ ~ 155 ℃ przez 2 godziny, cykl 5 razy | △R≤±(0,2%+0,1Ω) |
| temperatura robocza | -55 ℃ (125 ℃) | / |
Aplikacje:
Szeroko stosowany w urządzeniach wysokiego napięcia, medycznych maszynach CT i rentgenowskich, sprzęcie do testowania wysokiego napięcia, zasilaczach wysokiego napięcia itp.

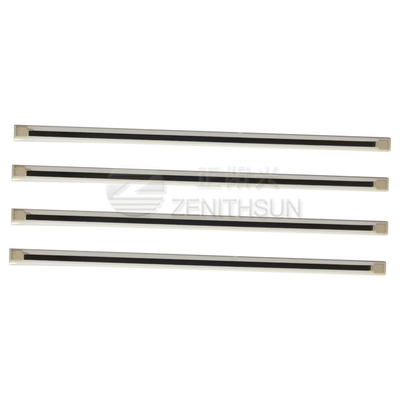

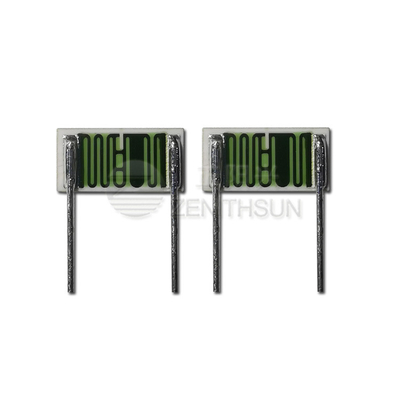

Obraz produktu:
