Szczegóły Produktu:
|
| Technologia: | Gruba folia | Moc znamionowa: | 30W-100W |
|---|---|---|---|
| Nienormalna wartość oporu: | 2,2Ω-500MΩ | Tolerancja: | ±5%,±10% |
| Kolor: | czarny | Materiał ołowiu: | miedziany, cynowany |
| High Light: | Rezystor grubowarstwowy radiatora,nieindukcyjny rezystor grubowarstwowy,rezystor nieindukcyjny dużej mocy |
||
Nieindukcyjne, grubowarstwowe rezystory dużej mocy do montażu na radiatorze,
do montażu na radiatorze, technologia grubej folii
Struktura
1. Sitodruk, warstwa drukowana z folii oporowej o grubości kilkudziesięciu mikronów, spiekana w temperaturze.
Matryca to 96% ceramika z tlenku glinu, o dobrej przewodności cieplnej i wysokiej wytrzymałości mechanicznej.Folia oporowa z zawiesiną rutenu metali szlachetnych o stabilnych właściwościach elektrycznych.
2. Proces technologiczny: elektroda do drukowania elektrody do spiekania rezystor do drukowania rezystor do spiekania medium do spiekania, a następnie regulacja rezystancji, spawanie, hermetyzacja i inne procesy.
Cechy
1. Zalecenia dotyczące montażu na radiatorze w celu zwiększenia rozpraszania ciepła. Rezystor grubowarstwowy do zastosowań o wysokiej częstotliwości i ładowaniu impulsowym;
2. Dolna obudowa jest przymocowana do radiatora systemu, a rezystor rozprasza ciepło poprzez wymianę ciepła między dolną obudową a radiatorem. Temperatura otoczenia odnosi się tutaj do temperatury dolnej obudowy rezystora, która jest ogólnie określana jako temperatura w środku dolnej obudowy.
3. Nieindukcyjne, wysokie napięcie rezystancyjne, mały rozmiar, duża moc, długa żywotność, odporność na wilgoć, wysoka stabilność.
Dane techniczne:
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25 ℃ | B---D---F---G---J--K |
| Współczynniki temperaturowe | R0: temperatura pokojowa (T0) wartość rezystancji R1: temperatura w pomieszczeniu T0 + 100 ℃ (T1) wartość rezystancji |
± 50 (± 500 PPM/℃) |
| Przeciążenie krótkotrwałe | 5 razy moc znamionowa, ale nie więcej niż 1,5 razy maksymalne ciągłe napięcie robocze przez 5 sekund; | △R≤±(0,3％+0,1Ω) |
| Rezystancja izolacji | 500V DC | ≥10GΩ1Min |
| Trwałość w temperaturze pokojowej | Znamionowe głosowanie, 90 minut na, zatrzymanie 30 minut, temperatura centralnej dolnej obudowy ≤ 85 ℃ (120 W-800 W), temperatura centralnej dolnej obudowy ≤ 25 ℃ (30 W-100 W), łącznie 1000 godzin |
△R≤±(0,5％+0,1Ω) |
| Wilgotność w stanie ustalonym | Temp.: 40 ± 2 ℃, wilgotność: 90 ％-95 ％ 0,56 dni | △R≤±(0,25％+0,1Ω) |
| Testowanie odporności na wysokie/niskie temperatury | przechowywać w temperaturze -55 ℃ (125 ℃ przez 2 godziny, cykl 5 razy) | △R≤±(1%+0,1Ω) |
| Temperatura otoczenia pracy | -55 ℃ (150 ℃) | / |
Aplikacje:
Szeroko stosowany w napędach o zmiennej prędkości, zasilaniu, sprzęcie sterującym, komunikacji, automatycznym sterowaniu, sterowaniu silnikiem, energoelektronice, urządzeniach medycznych, przenoszeniu mocy, wyrównaniu napięcia kondensatora, rozładowaniu kondensatora, obciążeniu mocy, elektronice samochodowej, nagrzewaniu indukcyjnym, sprzęcie zasilającym, transmisja elektryczna, kompensacja mocy biernej, absorpcja i rozładowanie RC oraz inne branże energoelektroniczne. Wytwarzanie energii wiatrowej, wytwarzanie energii fotowoltaicznej i inne nowe pola energetyczne.

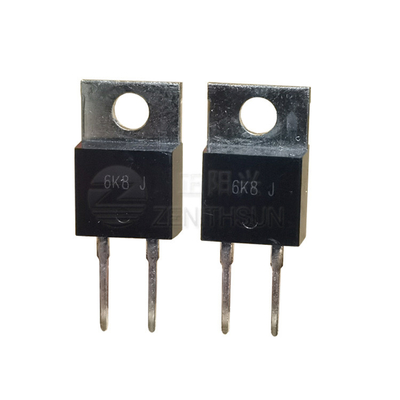

Obraz produktu:
Jak złożyć zamówienie:
ZMP30_Wartość omowa_Tolerancja
Na przykład:ZMP30 40R 10%
