Szczegóły Produktu:
|
| Technologia: | Film | Moc znamionowa: | 100W |
|---|---|---|---|
| Nienormalna wartość oporu: | 2,2Ω-500MΩ | Tolerancja: | ±5%,±10% |
| Kolor: | czarny | Materiał ołowiu: | cynowany, miedziany, |
| High Light: | Rezystor mocy o grubości 100 W,Rezystor mocy o wysokiej grubości warstwy,Rezystor mocy 100 W; |
||
Rezystor grubowarstwowy o dużej mocy do wysokich częstotliwości i ładowania impulsowego,
do montażu na radiatorze, technologia grubej folii
Struktura
1. Folia oporowa z zawiesiną rutenu z metali szlachetnych, o stabilnych właściwościach elektrycznych.
2. Całkowicie zamknięty i izolowany pakiet o niskiej wartości omowej i nieindukcyjnej konstrukcji do zastosowań o wysokiej częstotliwości i ładowaniu impulsowym.
3. Nieindukcyjne, wysokie napięcie rezystancyjne, mały rozmiar, duża moc, długa żywotność, odporność na wilgoć, wysoka stabilność.
4. Komponent jest używany w bezpośrednim kontakcie z radiatorem.Mocowanie za pomocą klipsa, przeznaczone do montażu na klips;
5. Idealne zastosowanie do zasilaczy, montowanych do radiatora.
Cechy
1. Zalecenia dotyczące montażu na radiatorze w celu zwiększenia rozpraszania ciepła.
2. Dolna obudowa jest przymocowana do radiatora systemu, a rezystor rozprasza ciepło poprzez wymianę ciepła między dolną obudową a radiatorem. Temperatura otoczenia odnosi się tutaj do temperatury dolnej obudowy rezystora, która jest ogólnie określana jako temperatura w środku dolnej obudowy.
Dane techniczne:
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25 ℃ | B---D---F---G---J--K |
| Współczynniki temperaturowe | R0: temperatura pokojowa (T0) wartość rezystancji R1: temperatura w pomieszczeniu T0 + 100 ℃ (T1) wartość rezystancji |
± 50 (± 500 PPM/℃) |
| Przeciążenie krótkotrwałe | 5 razy moc znamionowa, ale nie więcej niż 1,5 razy maksymalne ciągłe napięcie robocze przez 5 sekund; | △R≤±(0,3％+0,1Ω) |
| Rezystancja izolacji | 500V DC | ≥10GΩ1Min |
| Trwałość w temperaturze pokojowej |
Znamionowe głosowanie, 90 minut na, zatrzymanie 30 minut, temperatura centralnej dolnej obudowy ≤ 85 ℃ (120 W-800 W), łącznie 1000 godzin |
△R≤±(0,5％+0,1Ω) |
| Wilgotność w stanie ustalonym | Temp.: 40 ± 2 ℃, wilgotność: 90 ％-95 ％ 0,56 dni | △R≤±(0,25％+0,1Ω) |
| Testowanie odporności na wysokie/niskie temperatury | przechowywać w temperaturze -55 ℃ (125 ℃ przez 2 godziny, cykl 5 razy) | △R≤±(1%+0,1Ω) |
| Temperatura otoczenia pracy | -55 ℃ (150 ℃) | / |
Aplikacje:
Szeroko stosowany w napędach o zmiennej prędkości, zasilaczach, urządzeniach sterujących, zasilaczach, napędach silnikowych isterownica,pojazd elektryczny,
konwertery, medycyna, oprzyrządowanie, trakcja, spawanie, wytwarzanie energii fotowoltaicznej i inne nowe pola energetyczne.

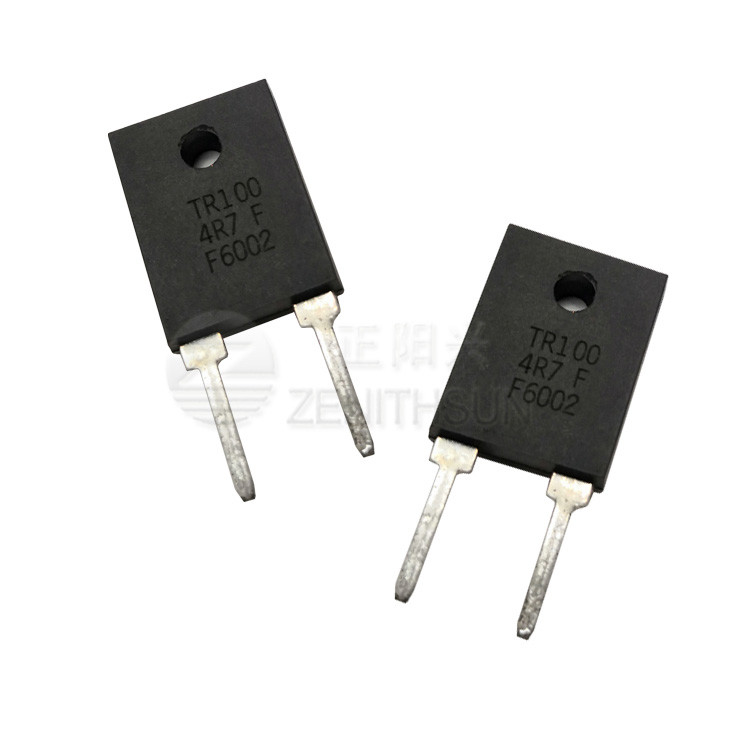

Obraz produktu:
Jak złożyć zamówienie:
ZMP100_Wartość omowa_Tolerancja
Na przykład:ZMP100 30R 5%
