Szczegóły Produktu:
|
| Technologia: | Gruba folia | Moc znamionowa: | 50W |
|---|---|---|---|
| Nienormalna wartość oporu: | 2,2Ω-500MΩ | Tolerancja: | ±5%,±10% |
| Kolor: | czarny | Materiał ołowiu: | miedziany, cynowany |
| High Light: | Rezystor 50 W o dużej mocy,rezystor 50 W z grubym filmem,Rezystor 50 W 100 Ohm |
||
50 W 100 Ohm 1% 100PPM Rezystory o dużej mocy z otworami,
do montażu na radiatorze, technologia grubej folii
Struktura
1. Folia oporowa z zawiesiną rutenu z metali szlachetnych, o stabilnych właściwościach elektrycznych.
2. Całkowicie zamknięty i izolowany pakiet o niskiej wartości omowej i nieindukcyjnej konstrukcji do zastosowań o wysokiej częstotliwości i ładowaniu impulsowym.
3. Nieindukcyjne, wysokie napięcie rezystancyjne, mały rozmiar, duża moc, długa żywotność, odporność na wilgoć, wysoka stabilność.
4. Idealne zastosowanie do zasilaczy, montowanych do radiatora.
Cechy
1. Zalecenia dotyczące montażu na radiatorze w celu zwiększenia rozpraszania ciepła. Rezystor grubowarstwowy do zastosowań o wysokiej częstotliwości i ładowaniu impulsowym;
2. Dolna obudowa jest przymocowana do radiatora systemu, a rezystor rozprasza ciepło poprzez wymianę ciepła między dolną obudową a
radiator. Temperatura otoczenia odnosi się tutaj do temperatury dolnej obudowy rezystora, która jest ogólnie określana jako temperatura w środku dolnej obudowy.
Dane techniczne:
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25 ℃ | B---D---F---G---J--K |
| Współczynniki temperaturowe | R0: temperatura pokojowa (T0) wartość rezystancji R1: temperatura w pomieszczeniu T0 + 100 ℃ (T1) wartość rezystancji |
± 50 (± 500 PPM/℃) |
| Przeciążenie krótkotrwałe | 5 razy moc znamionowa, ale nie więcej niż 1,5 razy maksymalne ciągłe napięcie robocze przez 5 sekund; | △R≤±(0,3％+0,1Ω) |
| Rezystancja izolacji | 500V DC | ≥10GΩ1Min |
| Trwałość w temperaturze pokojowej |
Znamionowe głosowanie, 90 minut na, zatrzymanie 30 minut, temperatura centralnej dolnej obudowy ≤ 85 ℃ (120 W-800 W), łącznie 1000 godzin |
△R≤±(0,5％+0,1Ω) |
| Wilgotność w stanie ustalonym | Temp.: 40 ± 2 ℃, wilgotność: 90 ％-95 ％ 0,56 dni | △R≤±(0,25％+0,1Ω) |
| Testowanie odporności na wysokie/niskie temperatury | przechowywać w temperaturze -55 ℃ (125 ℃ przez 2 godziny, cykl 5 razy) | △R≤±(1%+0,1Ω) |
| Temperatura otoczenia pracy | -55 ℃ (150 ℃) | / |
Aplikacje:
Szeroko stosowany w napędach o zmiennej prędkości, zasilaniu, sprzęcie sterującym, komunikacji, automatycznym sterowaniu, zasilaczach impulsowych, tłumikach i sterowaniu silnikiem, ładowaniu wysokiej częstotliwości i impulsów, regulacji napięcia, motoryzacji i pomiarach, wytwarzaniu energii fotowoltaicznej i innych nowych polach energetycznych.

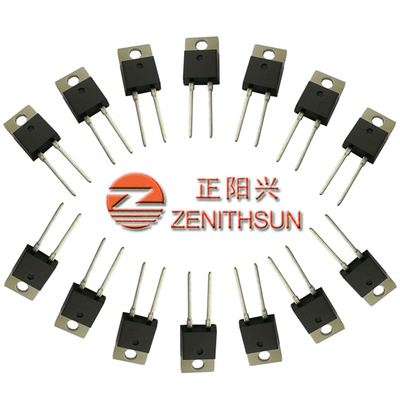

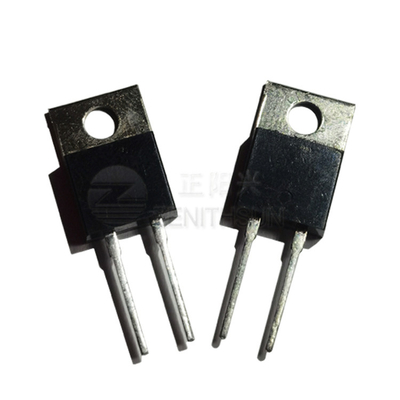

Obraz produktu:
Jak złożyć zamówienie:
ZMP50_Wartość omowa_Tolerancja
Na przykład:ZMP50 100R 1%
