Szczegóły Produktu:
|
| Moc znamionowa: | 250 W | Opór: | 0,1Ω - 100KΩ |
|---|---|---|---|
| Tolerancja: | ±1%, ±5%, ±10% | Kolor: | Złoto Srebro |
| Prowadzący: | końcówki lutownicze/śruba | TCR: | 100 PPM-400 PPM |
| Podkreślić: | Rezystor w obudowie aluminiowej 250 W,rezystor w obudowie aluminiowej drutowanej,rezystory mocy w obudowie aluminiowej |
||
Aluminiowe rezystory drutowe o dużej mocy 250 W do hamowaniaCylindryczne rezystory mocy
Struktura :
1. Rezystor aluminiowy RH i NH jest również nazywany metalowym rezystorem aluminiowym, nieindukcyjnym rezystorem aluminiowym, złotym rezystorem aluminiowym, aluminiowym rezystorem LED itp.
2. Zgodnie z różnymi zastosowaniami i zwyczajami. Obudowa ze stopu aluminium z rowkami na powierzchni dla lepszego rozpraszania.
3. Mały rozmiar, wysoka moc znamionowa, odporność na wysoką temperaturę i wysokie przeciążenie, wysoka precyzja, wysoka stabilność, mocna konstrukcja, korzystna ochrona mechaniczna, łatwa instalacja itp.
Cechy
1. Atrakcyjny wygląd i łatwa instalacja.
2. Dostępne są kolory (złoty żółty, czerwony, srebrny).
3. Standardowe zaciski: zaciski cynowane 5W ~ 200W, zaciski gwintowane 100W ~ 500W;
Końce połączone przewodami lub listwami zaciskowymi są zgodne z wymaganiami klienta.
4. Dostępne uzwojenie standardowe i nieindukcyjne. W razie potrzeby dodaj „N” do numeru części.
5. W przypadku niestandardowych wymagań technicznych i niestandardowych zastosowań specjalnych prosimy o kontakt w celu omówienia szczegółów.
6. Zgodny ze standardem ROHS i bezołowiowym standardem bezołowiowym.
Specyfikacja
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja oporu | Napięcie testowe ≤3 V, temperatura otoczenia 25 ℃ | B---D---F---G---J--K |
| Współczynniki temperaturowe | R0: Temperatura pokojowa (T0) Wartość rezystancji R1: Temperatura pokojowa T0 + 100 ℃ (T1) Wartość rezystancji |
±100～±250ppm/℃ |
| Obciążenie znamionowe | 40 ℃, napięcie znamionowe, 1 godzina | △R≤±(3%+0,1Ω) |
| Przeciążenie krótkotrwałe | 5-krotna moc znamionowa przez 10 s; 10-krotna moc znamionowa przez 5 s; 25-krotna moc znamionowa przez 1 s | △R≤±(2%+0,1Ω) |
| Napięcie wytrzymywane przez dielektryk | 2 razy znamionowe napięcie zasilania +1kv AC 60s (z uziemieniem), prąd upływu 2,5mA; 2 razy znamionowe napięcie zasilania +2kv AC 60s (z uziemieniem), prąd upływu 2,5mA; |
△R≤±(0,1%+0,05Ω) |
| Rezystancja izolacji | 1000 V prądu stałego | 50M-1000MΩ1Min |
| Końcowa wytrzymałość na rozciąganie | średnica drutu ≤1,5 przy 20N, średnica drutu ≥1,5 przy 40N, napięcie zacisku 20N koniec miedziany / koniec ze stali nierdzewnej, 40N |
Nie |
| Odporność na wibracje | 1,5 mm, 10-55-10 Hz, co 2 godziny | Brak uszkodzeń, brak wyłączenia |
| Załaduj życie | przy napięciu znamionowym, 90 min „włączony”, 30 min „wyłączony”, łącznie 500 godzin | △R≤±(3%+0,1Ω) |
| Szok termiczny | Przy 30 ℃, 30 min, -55 ℃, 15 min | △R≤±(0,5%+0,1Ω) |
| Odporność na wilgoć | Temp.: 40 ± 2 ℃, Wilgotność: 90% -95%, 240 godzin | △R≤±(3%+0,1Ω) |
| Badanie odporności na niskie temperatury | przechowywać w temperaturze -65 ℃ ± 3 ℃ przez 2 godziny | △R≤±(1%+0,1Ω) |
| Badanie odporności na wysokie temperatury | przechowywać w temperaturze 70 ℃ ± 2 ℃ przez 16 godzin, podłączyć obwód prądu stałego o napięciu znamionowym na 1 s | △R≤±(1%+0,1Ω) |
| Niepalność | 10-krotna moc znamionowa, włącz zasilanie na 5 sekund | bez spalania |
Aplikacje
Szeroko spawane, zasilanie, przemysł wojskowy, lotnictwo, wytwarzanie energii wiatrowej, wytwarzanie energii słonecznej, sprzęt automatyki, system kolejowyi inne branże i mogą być przekształcone w banki obciążenia zgodnie z życzeniami klientów.

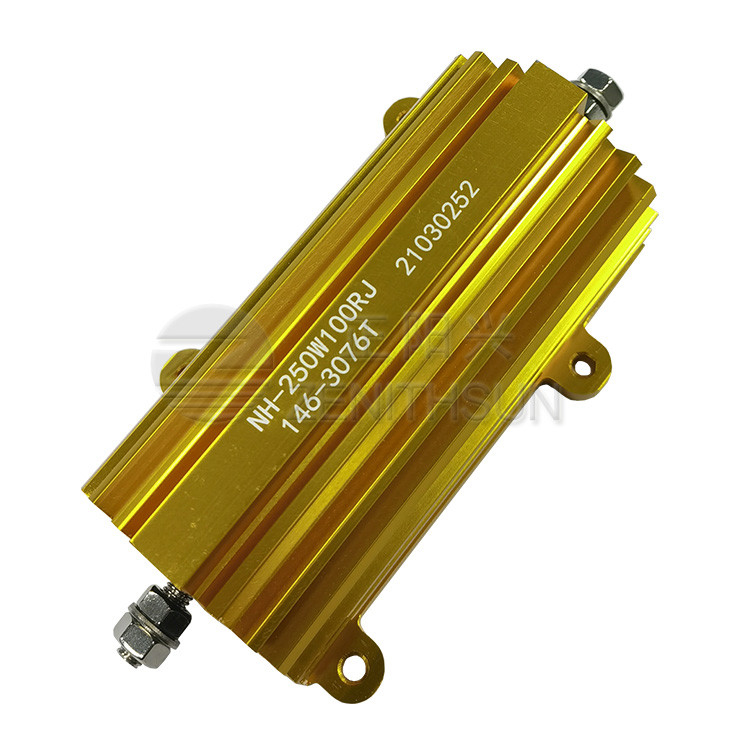

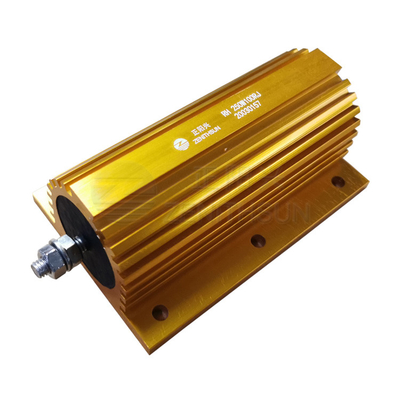

Obraz produktów
