Szczegóły Produktu:
|
| Moc znamionowa: | 40W-800W | Opór: | 0,1Ω - 100KΩ |
|---|---|---|---|
| Tolerancja: | ±5%,±10% | Kończy się: | Latające tropy |
| Klasa wodoodporności: | IP20 | Przełącznik temperatury: | Do dyspozycji |
| High Light: | Rezystor metalowy 800 W,rezystor metalowy Slim Profile,rezystor drutowy o dużej mocy |
||
800W Slim Profile High Power Metal Clad Rezystory drutowe hamującerezystor dekadowy
Struktura
1. Wysoka moc i mały rozmiar, preferowane produkty dla przetwornic częstotliwości, serwomechanizmu i przemysłu sterowania numerycznego.
2. Może być używany z urządzeniem chłodzącym.
3. Ultra-cienkie rezystory w obudowie aluminiowej, preferowane produkty dla przemysłu przetworników częstotliwości, serwomechanizmu i sterowania numerycznego.
4. Z dużą mocą i małymi rozmiarami, wysoką stabilnością, odpornością na uderzenia i łatwą instalacją; dobrą niezawodnością i wysoką konsystencją.
Cechy
1. Trwały, odporny na wibracje, dobrze rozprasza ciepło i niski współczynnik temperaturowy z oporem zmieniającym się wprost proporcjonalnie.
2. Seria ASZ została z powodzeniem zgłoszona do patentu krajowego (ZL2004300866567).
3. Specyfikacja: 80W60R, 80W100R, 80W20R, 100W20R, 100W100R, 120W68R, 150W20R, 200W20R, 200W200R, 300W20R, 300W150R, 300W200R, 400W150R, 400W20R, 500W100R, 500W20R, 800W75R, 1040W50R,10.
4. W przypadku niestandardowych wymagań technicznych i niestandardowych zastosowań specjalnych prosimy o kontakt w celu omówienia szczegółów.
5. Zgodny ze standardem ROHS i standardem bezołowiowym BEZ OŁOWIU.
Specyfikacja
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25 ℃ | B---D---F---G---J--K |
| Współczynniki temperaturowe | R0: temperatura pokojowa (T0) wartość rezystancji R1: temperatura w pomieszczeniu T0 + 100 ℃ (T1) wartość rezystancji |
± 100 (± 250 PPM/℃) |
| Obciążenie znamionowe | 40 ℃, napięcie znamionowe, 1 godzina | △R≤±(3％+0.1Ω) |
| Przeciążenie krótkotrwałe | 5-krotność mocy znamionowej przez 10s;10-krotność mocy znamionowej przez 5s;25-krotność mocy znamionowej przez 1s | △R≤±(2％+0.1Ω) |
| Wytrzymywane napięcie dielektryczne | 2-krotne napięcie znamionowe +1kv AC 60s (z uziemieniem), prąd upływu 2,5mA; 2-krotne napięcie znamionowe +2kv AC 60s (z uziemieniem), prąd upływu 2,5mA; |
△R≤±(0,1％+0,05Ω) |
| Rezystancja izolacji | 1000V DC | 50M-1000MΩ1Min |
| Końcowa wytrzymałość na rozciąganie |
średnica drutu ≤1,5 z 20N, średnica drutu ≥1,5 z 40N, |
Bez wyłączania |
| Odporność na wibracje | 1,5 mm, 10-55-10 Hz, co 2 godziny | Bez uszkodzeń, bez wyłączania |
| Żywotność obciążenia | przy napięciu znamionowym, 90 min „Wł”, 30 min „Wył”, łącznie 500 godzin | △R≤±(3％+0.1Ω) |
| Szok termiczny | Przy 30 ℃, 30 min, -55 ℃, 15 min | △R≤±(0,5％+0,1Ω) |
| Odporność na wilgoć | Temp.: 40 ± 2 ℃, wilgotność: 90 ％-95 ％ 0,240 godzin | △R≤±(3％+0.1Ω) |
| Testowanie odporności na niskie temperatury | przechowywać w temperaturze -65 ℃ ± 3 ℃ przez 2 godziny | △R≤±(1%+0,1Ω) |
| Testowanie odporności na wysokie temperatury | przechowywać w temperaturze 70 ℃ ± 2 ℃ przez 16 godzin, podłączyć obwód prądu stałego o napięciu znamionowym na 1 s | △R≤±(1%+0,1Ω) |
| Niepalność | 10 razy moc znamionowa, włącz na 5s | bez spalania |
Aplikacje
Szeroko stosowany w przetwornicach częstotliwości, windach, podnośnikach, statkach, energii elektrycznej, spawaniu, zasilaniu, przemyśle wojskowym, lotnictwie, wytwarzaniu energii wiatrowej, wytwarzaniu energii słonecznej, sprzęcie automatyki,system kolejowy i inne branże.

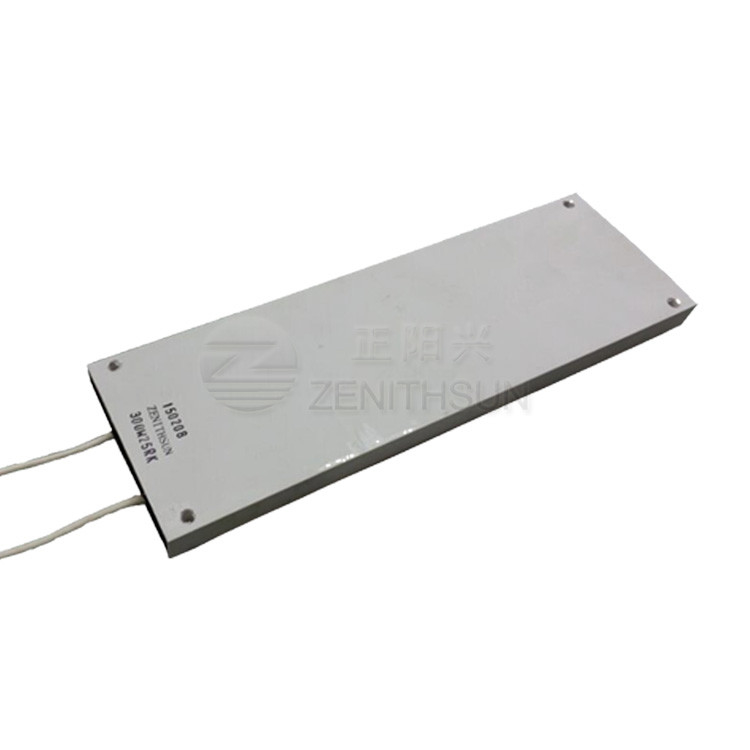

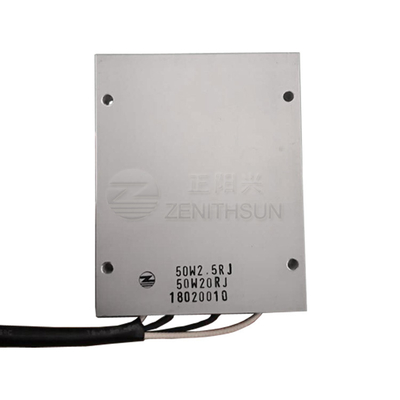

Obraz produktów
