Szczegóły Produktu:
|
| Moc znamionowa: | 150W ~ 5000W | Nienormalna wartość oporu: | 0.5Ω-100Ω |
|---|---|---|---|
| Tolerancja: | ±1% ~ ±10% | Napięcie izolacji: | 5KV (50HZ/60HZ) |
| Indukcyjność: | Nieindukcyjny | Rezystancja izolacji: | ≥10MΩ |
| High Light: | Rezystor dużej mocy 1000 W,rezystor dużej mocy 10 Ohm J,otwarty rezystor z uzwojeniem spiralnym |
||
Ceramiczne rezystory drutowe o mocy 1000 W 10 Ohm J o dużej mocy
Struktura:
1. Dostępna jest wysoka moc, mały rozmiar i szybkie rozpraszanie ciepła, uzwojenie wielopunktowe i nieindukcyjne.
2. Rezystory wykonane są z drutu niklowo-miedzianego, niklowo-chromowego lub ze stali nierdzewnej nawiniętej w podwójną spiralę wokół rdzenia środkowego, w zależności od rozmiaru i modelu.Wszystkie posiadają ceramiczne rdzenie ze spiralnym rowkiem do chwytania zwiniętego drutu.Zaciski płaskie typu szyny 90° są wykonane ze stali nierdzewnej odpornej na korozję. Dostępne są inne opcje montażu.
Cechy:
1. Produkt ma charakterystyczną solidną strukturę, małą objętość i dużą moc.
2. Jest to idealny produkt w środowisku o dużym wpływie i długotrwałym obciążeniu, a także może być stosowany do rozwiązania banków obciążenia.
3. Drut oporowy rezystorów dużej mocy wybiera żelazo chrom aluminium, drut niklowo-chromowy lub drut konstantanowy o wysokiej odporności na temperaturę, stabilnej wydajności elektrycznej i małym współczynniku dryfu temperatury.
Specyfikacja:
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25 ℃ | B---D---F---G---J--K |
| Współczynniki temperaturowe | R0: temperatura pokojowa (T0) wartość rezystancji R1: temperatura w pomieszczeniu T0 + 100 ℃ (T1) wartość rezystancji |
± 100 (± 250 PPM/℃) |
| Obciążenie znamionowe | 40 ℃, napięcie znamionowe, 1 godzina | △R≤±(3％+0.1Ω) |
| Przeciążenie krótkotrwałe | 5 razy moc znamionowa przez 10s | △R≤±(0.2％+0.1Ω) |
| Wytrzymywane napięcie dielektryczne |
2 razy znamionowe napięcie zasilania +1kv AC 60s (z uziemieniem), prąd upływu 2,5mA ; (z uziemieniem), prąd upływu 2,5mA ; |
△R≤±(0,1％+0,05Ω) |
| Rezystancja izolacji | 500V DC | ≥10GΩ1Min |
| Końcowa wytrzymałość na rozciąganie | 40N | Bez wyłączania |
| Odporność na wibracje | 1,5 mm, 10-55-10 Hz, co 2 godziny | Bez uszkodzeń, bez wyłączania |
| Żywotność obciążenia | przy napięciu znamionowym, 90 min „Wł”, 30 min „Wył”, łącznie 500 godzin | △R≤±(3％+0.1Ω) |
| Testowanie odporności na niskie temperatury | przechowywać w temperaturze -65 ℃ ± 3 ℃ przez 2 godziny | △R≤±(1%+0,1Ω) |
| Testowanie odporności na wysokie temperatury | przechowywać w temperaturze 70 ℃ ± 2 ℃ przez 16 godzin, podłączyć obwód prądu stałego o napięciu znamionowym na 1 s | △R≤±(1%+0,1Ω) |
| Niepalność | 10 razy moc znamionowa, włącz na 5s | bez spalania |
Aplikacja:
Stosowany w rozruchu silnika i kontroli prędkości, uziemieniu neutralnym, statecznikach oświetleniowych i buforach sprężarki AC.
Rezystor ten może być również używany w aplikacjach grzewczych.

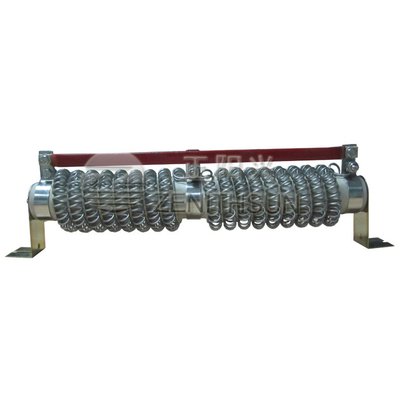

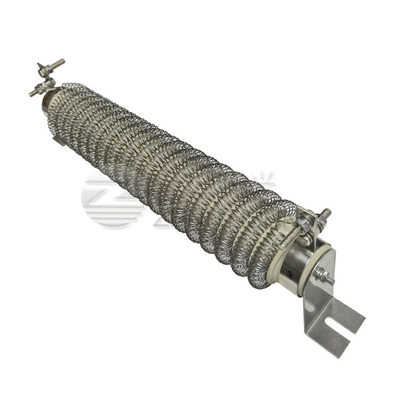

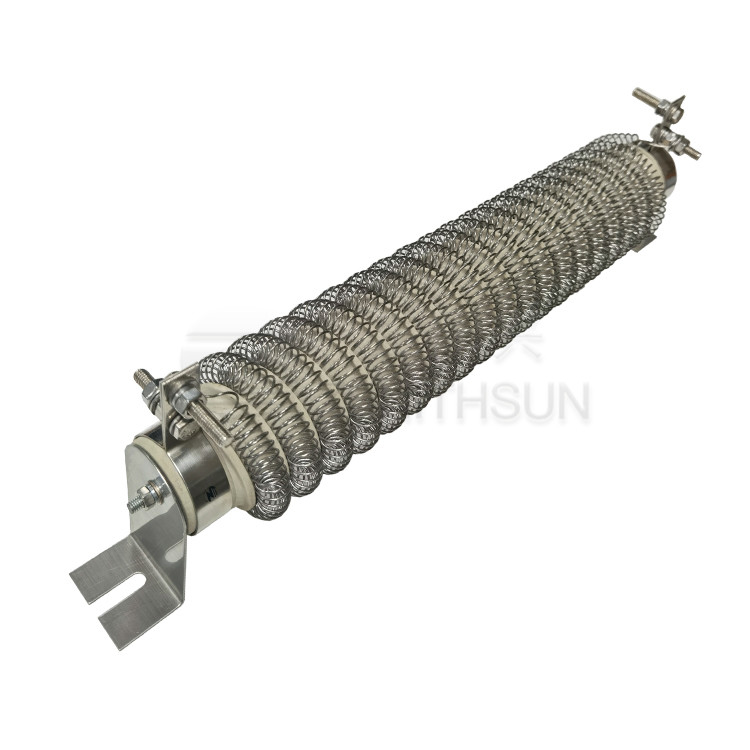

Obraz produktów:
