Szczegóły Produktu:
|
| Moc znamionowa: | 1000W ~ 3000W | Nienormalna wartość oporu: | 0,05Ω-2,2Ω |
|---|---|---|---|
| Tolerancja: | ±1%, ±10% | Rezystancja izolacji: | ≥10MΩ |
| Indukcyjność: | Niskoindukcyjny | Próbki: | Do dyspozycji |
| High Light: | Rezystor dużej mocy z rurką ceramiczną,rezystor dużej mocy sterowania windą,rezystor z rurki ceramicznej |
||
Ceramiczne rezystory krawędziowe o dużej mocy do sterowania windą
Struktura:
1. Wysoka moc, mały rozmiar i szybkie rozpraszanie ciepła, uzwojenie wielopunktowe i nieindukcyjne są dostępne.
2.Można łączyć w celu ułożenia w bankach obciążenia.
Cechy:
1. Rezystory Edgewound są zaprojektowane i zbudowane, aby spełnić najbardziej wymagające wymagania mechaniczne i elektryczne w branży.
2. Są zbudowane z płaskiego stopu elektrycznego ze stali nierdzewnej, nawiniętego na jego krawędzi, tworząc spiralny element rezystancyjny. Element jest następnie montowany na litych rdzeniach porcelanowych. Spawane zaciski na obu końcach rezystora zapewniają połączenie i zakończenia.
3. Specjalne rdzenie porcelanowe są przeznaczone do montażu na śrubach lub na ramie z płaskownika.
Specyfikacja:
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25℃ | B---D---F---G---J--K |
| Współczynniki temperaturowe | R0: temperatura pokojowa (T0) wartość rezystancji R1:Temperatura pomieszczenia T0+100℃(T1) Wartość rezystancji |
±100±250PPM/℃ |
| Obciążenie znamionowe | 40℃,napięcie znamionowe, 1 godzina | R≤±(3ja+0,1Ω) |
| Przeciążenie krótkotrwałe | 5 razy moc znamionowa przez 10s | R≤±(0,2ja+0,1Ω) |
| Wytrzymywane napięcie dielektryczne | 2-krotne napięcie znamionowe +1kv AC 60s (z uziemieniem), prąd upływu 2,5mA; 2-krotne napięcie znamionowe +2kv AC 60s (z uziemieniem), prąd upływu 2,5mA; |
R≤±(0,1ja+0,05Ω) |
| Rezystancja izolacji | 500V DC | ≥10GΩ1Min |
| Końcowa wytrzymałość na rozciąganie | 40N | Bez wyłączania |
| Odporność na wibracje | 1,5 mm, 10-55-10 Hz, co 2 godziny | Bez uszkodzeń, bez wyłączania |
| Żywotność obciążenia | przy napięciu znamionowym, 90 min „Wł”, 30 min „Wył”, łącznie 500 godzin | R≤±(3ja+0,1Ω) |
| Testowanie odporności na niskie temperatury | sklep w -65℃±3℃za 2 godziny | R≤±(1%+0,1Ω) |
| Testowanie odporności na wysokie temperatury | sklep w 70℃± 2℃przez 16h podłączyć napięcie znamionowe obwodu DC na 1s | R≤±(1%+0,1Ω) |
| Niepalność | 10 razy moc znamionowa, włącz na 5s | bez spalania |
Aplikacja:
Szeroko stosowane w suwnicach i wózkach widłowych, lokomotywie kopalnianej, rozruchu i regulacji prędkości silników wirnika uzwojonego, neutralnym uziemieniu transformatorów i generatorów, sterowaniu windą itp.

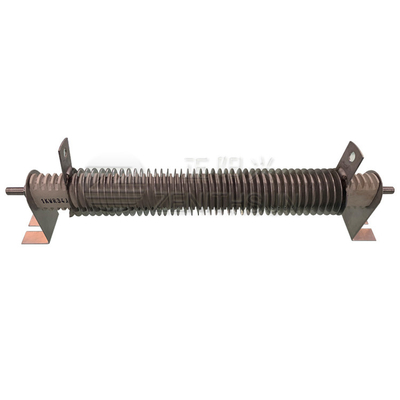

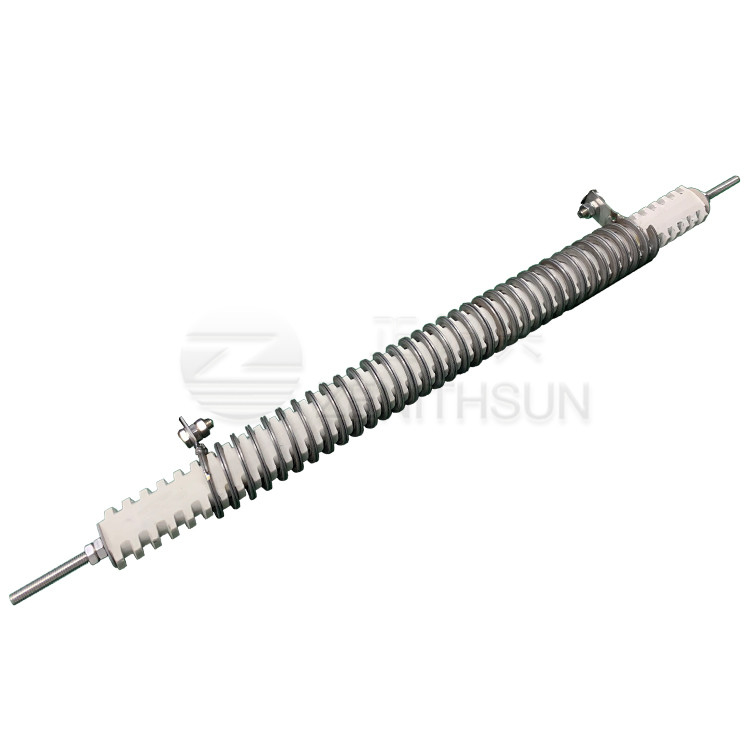

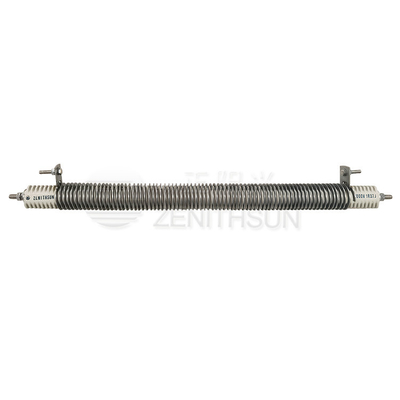

Obraz produktów:
