Szczegóły Produktu:
|
| Moc znamionowa: | 20W | Opór: | 1Ω - 1GΩ |
|---|---|---|---|
| Tolerancja: | ±5%,±10% | Kolor: | czarny |
| Współczynnik temperatury: | 100 str./min | Wyprowadzać: | Zaślepki do śrub |
| High Light: | Precyzyjny rezystor mocy wysokiego napięcia,nieindukcyjny rezystor mocy wysokiego napięcia,rezystor nieindukcyjny o niskim TC |
||
Precyzyjny i nieindukcyjny rezystor mocy wysokiego napięcia o niskim TCPrecyzyjne rezystory dużej mocy
Struktura :
1. Sitodruk, warstwa drukowana z folii oporowej o grubości kilkudziesięciu mikronów, spiekana w temperaturze.
Matryca składa się w 95% z ceramiki z tlenku glinu, o dobrej przewodności cieplnej i wysokiej wytrzymałości mechanicznej.
Folia oporowa z zawiesiną rutenu z metali szlachetnych, o stabilnych właściwościach elektrycznych.
2. Proces technologiczny: elektroda drukująca elektroda do spiekania rezystora drukująca rezystor do spiekania, średnie spiekanie, następnie regulacja rezystancji, spawanie, hermetyzacja i inne procesy.
Cechy:
1. Pracuj w ciągłym środowisku wysokiego napięcia.
2. Nieindukcyjne, wysokie napięcie rezystancyjne, mały rozmiar, duża moc, odporność na wilgoć, wysoka stabilność.
3. Materiał ołowiu: zaślepki śrub;
Dane techniczne:
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25 ℃ | B--C--D---F---G---J--K |
| Współczynniki temperaturowe | R0: temperatura pokojowa (T0) wartość rezystancji R1: temperatura w pomieszczeniu T0 + 100 ℃ (T1) wartość rezystancji |
±15～±1000PPM/℃ |
| Przeciążenie krótkotrwałe | 5-krotna moc znamionowa przez 5 sekund, ale nie więcej niż 1,5 razy Umax | △R≤±(0.2％+0.1Ω) |
| Rezystancja izolacji | 1000V DC | ≥10GΩ1Min |
| Żywotność obciążenia | przy napięciu znamionowym, 90 min „Wł”, 30 min „Wył”, łącznie 1000 godzin | △R≤±(0,5％+0,1Ω) |
| Odporność na wilgoć | Temp.: 40 ± 2 ℃, wilgotność: 90 ％-95 ％ 0,240 godzin | △R≤±(0,4％+0,1Ω) |
| Odporność na wysoką/niską temperaturę | przechowywać w temperaturze - 65 ℃ ~ 155 ℃ przez 2 godziny, cykl 5 razy | △R≤±(0,2%+0,1Ω) |
| temperatura robocza | -55 ℃ (125 ℃) | / |
Aplikacje:
Szeroko stosowany w urządzeniach wysokiego napięcia, medycznych maszynach CT i rentgenowskich, sprzęcie do testowania wysokiego napięcia, zasilaniu wysokiego napięcia, sprzęcie próżniowym, przetwornicy częstotliwości wysokiego napięcia, dzielniku napięcia, obwodzie wysokiego napięcia, obwodzie rozładowania kondensatora, obwodzie bufora wysokiego napięcia, sprzęt ochrony środowiska, elektrostatyczny sprzęt do usuwania kurzu, system zasilania, przyrządy i mierniki wysokiego napięcia, modulator impulsów, sprzęt do obrazowania itp.

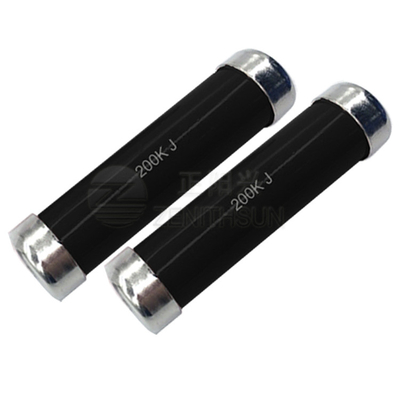

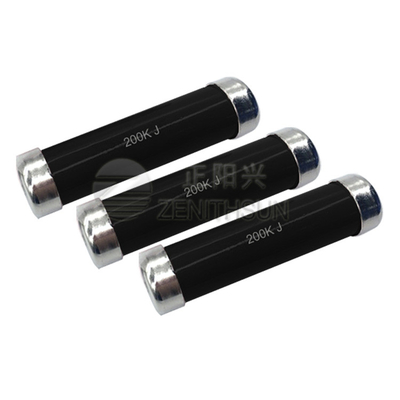

Obraz produktu:
