Szczegóły Produktu:
|
| Moc znamionowa: | 0,5W-300W | Opór: | 1Ω - 1GΩ |
|---|---|---|---|
| Tolerancja: | ±5%,±10% | Kolor: | Bez powłoki |
| Współczynnik temperatury: | 20PPM-150PPM | Materiał ołowiu: | Pozłacane lub miedziane, cynowane |
| High Light: | Nieindukcyjny rezystor mocy wysokiego napięcia,grubowarstwowy rezystor mocy wysokiego napięcia,nieindukcyjny rezystor mocy |
||
Nieindukcyjne rezystory wysokonapięciowe Thich Film bez powłoki
Struktura :
1. Sitodruk, warstwa drukowana z folii oporowej o grubości kilkudziesięciu mikronów, spiekana w temperaturze.
Matryca składa się w 95% z ceramiki z tlenku glinu, o dobrej przewodności cieplnej i wysokiej wytrzymałości mechanicznej.
Folia oporowa z zawiesiną rutenu z metali szlachetnych, o stabilnych właściwościach elektrycznych.
2. Produkty są dostępne z powłoką silikonową lub epoksydową, charakteryzują się szerokim zakresem tolerancji i współczynników temperaturowych.
Cechy:
1. Nieindukcyjne, wysokie napięcie rezystancyjne, mały rozmiar, duża moc, długa żywotność, odporność na wilgoć, wysoka stabilność.
2. Materiał ołowiu: miedź, cynowany, zaślepki śrub / śrub;
3. Seria rezystorów mocy wysokiego napięcia łączy zastrzeżony system rezystancji bezindukcyjnej i konstrukcję, aby osiągnąć niski współczynnik temperaturowy, niski współczynnik napięcia,wysoka stabilność, podwyższone wysokie napięcia robocze i wysoka moc znamionowa.
Dane techniczne:
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25 ℃ | B--C--D---F---G---J--K |
| Współczynniki temperaturowe | R0: temperatura pokojowa (T0) wartość rezystancji R1: temperatura w pomieszczeniu T0 + 100 ℃ (T1) wartość rezystancji |
±15～±1000PPM/℃ |
| Przeciążenie krótkotrwałe | 5-krotna moc znamionowa przez 5 sekund, ale nie więcej niż 1,5 razy Umax | △R≤±(0.2％+0.1Ω) |
| Rezystancja izolacji | 1000V DC | ≥10GΩ1Min |
| Żywotność obciążenia | przy napięciu znamionowym, 90 min „Wł”, 30 min „Wył”, łącznie 1000 godzin | △R≤±(0,5％+0,1Ω) |
| Odporność na wilgoć | Temp.: 40 ± 2 ℃, wilgotność: 90 ％-95 ％ 0,240 godzin | △R≤±(0,4％+0,1Ω) |
| Odporność na wysoką/niską temperaturę | przechowywać w temperaturze - 65 ℃ ~ 155 ℃ przez 2 godziny, cykl 5 razy | △R≤±(0,2%+0,1Ω) |
| temperatura robocza | -55 ℃ (125 ℃) | / |
Aplikacje:
Precyzyjne rezystory mocy wysokiego napięcia zostały zaprojektowane tak, aby spełnić wysokie wymagania dostawców mocy TWT, mikroskopów elektronowych, systemów rentgenowskich, wyświetlaczy CRT o wysokiej rozdzielczości, przyrządów geofizycznych i linii przesyłowych energii, idealne rozwiązanie do wszystkich zastosowań w technologii rentgenowskiej, technika pomiarowa wysokiego napięcia i systemy przesyłu energii.

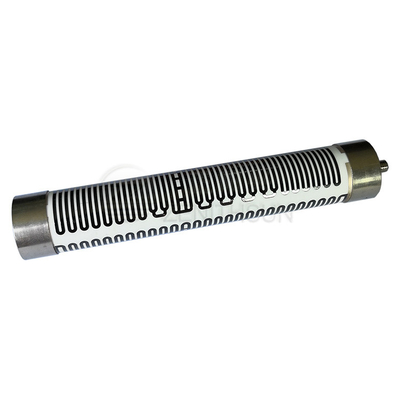

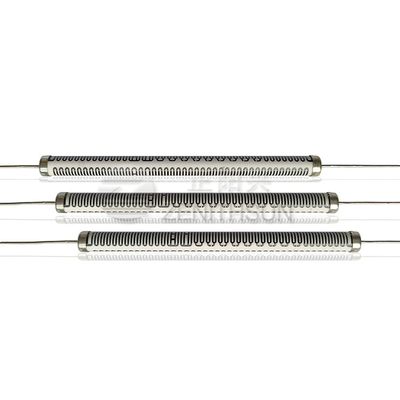

Obraz produktu:
Jak złożyć zamówienie:
Nr modelu_ Wartość_Tolerancja
Na przykład:
RIZ/RHP-39 200M 1%
