Szczegóły Produktu:
|
| Moc znamionowa: | 8W-500KW | Opór: | 2,7Ω - 10KΩ |
|---|---|---|---|
| Tolerancja: | ±5%,±10% | Kolor: | Zielony |
| TCR: | 100ppm~500ppm | montowanie: | Bez |
| High Light: | Rezystor drutowy mocy 300 W,emaliowany rezystor drutowy mocy,rezystor hamowania falownika |
||
Emaliowane rurowe rezystory hamujące o mocy 300 W o dużej mocy
Struktura
1.Ceramika rurkowa ma dwa zaciski i jest nawinięta drutem miedzianym lub drutem ze stopu chromu, aby zapewnić opór, a następnie powierzchnia pokryta szkliwem wysokotemperaturowym. Mocowania są dołączone. Jeśli są wykonane w postaci fali, nie tylko wyeliminują pasożytniczą indukcyjność rezystora, ale także poprawią rozpraszanie ciepła.
2.Rurowy rdzeń wykonany jest ze specjalnej ceramiki, odpornej na duży szok termiczny i krótkotrwałe przeciążenie.
3.Kolor powierzchni:zielona emalia.
4. Rurowy rdzeń wykonany jest ze specjalnej ceramiki, zdolnej do wytrzymania dużego szoku termicznego i krótkotrwałego przeciążenia.
Cechy
1. Dostępne są typy stałe lub zmienne. Warstwa powierzchniowa jest emalią, o mocnej strukturze, dużej odporności na zanieczyszczenia, odporności na erozję chemiczną, wysokiej izolacji, odporności na wilgoć i wysokiej temperatury, stosowanej w trudnych warunkach.
2. Powierzchnia przeszklona, nie będzie łatwo zanieczyszczona ani erodowana przez gaz chemiczny, wysoka izolacyjność, odporna na wilgoć i ciepło, może być stosowana w okropnym środowisku.
3. Mały rozmiar, wysoka moc znamionowa, dobre przeciążenie i wytrzymałość cieplna, czas użytkowania jest dłuższy niż w przypadku innych.
4. Wysoka moc, odporność na wstrząsy, szybkie rozpraszanie ciepła, wysoka stabilność, długa żywotność i dobra odporność na wilgoć.
5. Krany/zaciski wyprowadzające do połączenia śrub/przewodu;
6. Szeroko stosowany do instalacji PCB, obwodów prądu stałego i obwodów prądu przemiennego niskiej częstotliwości.
Specyfikacja
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25 ℃ | B---D---F---G---J--K |
| Obciążenie znamionowe | 40 ℃, napięcie znamionowe, 1 godzina | △R≤±(3％+0.1Ω) |
| Przeciążenie krótkotrwałe | 5 razy moc znamionowa przez 10s | △R≤±(0.2％+0.1Ω) |
| Wytrzymywane napięcie dielektryczne | 2-krotne napięcie znamionowe +1kv AC 60s (z uziemieniem), prąd upływu 2,5mA; 2-krotne napięcie znamionowe +2kv AC 60s (z uziemieniem), prąd upływu 2,5mA; |
△R≤±(0,1％+0,05Ω) |
| Rezystancja izolacji | 500V DC | ≥10GΩ1Min |
| Końcowa wytrzymałość na rozciąganie | 40N | Bez wyłączania |
| Odporność na wibracje | 1,5 mm, 10-55-10 Hz, co 2 godziny | Bez uszkodzeń, bez wyłączania |
| Żywotność obciążenia | przy napięciu znamionowym, 90 min „Wł”, 30 min „Wył”, łącznie 500 godzin | △R≤±(3％+0.1Ω) |
| Testowanie odporności na niskie temperatury | przechowywać w temperaturze -65 ℃ ± 3 ℃ przez 2 godziny | △R≤±(1%+0,1Ω) |
| Testowanie odporności na wysokie temperatury | przechowywać w temperaturze 70 ℃ ± 2 ℃ przez 16 godzin, podłączyć obwód prądu stałego o napięciu znamionowym na 1 s | △R≤±(1%+0,1Ω) |
| Niepalność | 10 razy moc znamionowa, włącz na 5s | bez spalania |
Aplikacje
Szeroko stosowany w sterowaniu przemysłowym, serwo i trudnych warunkach.

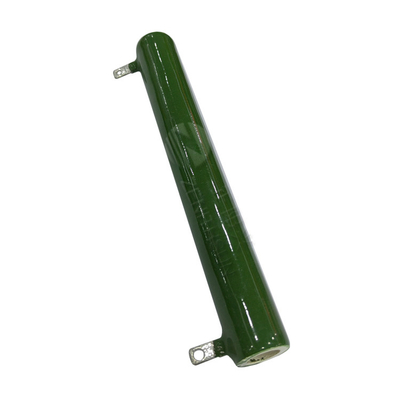

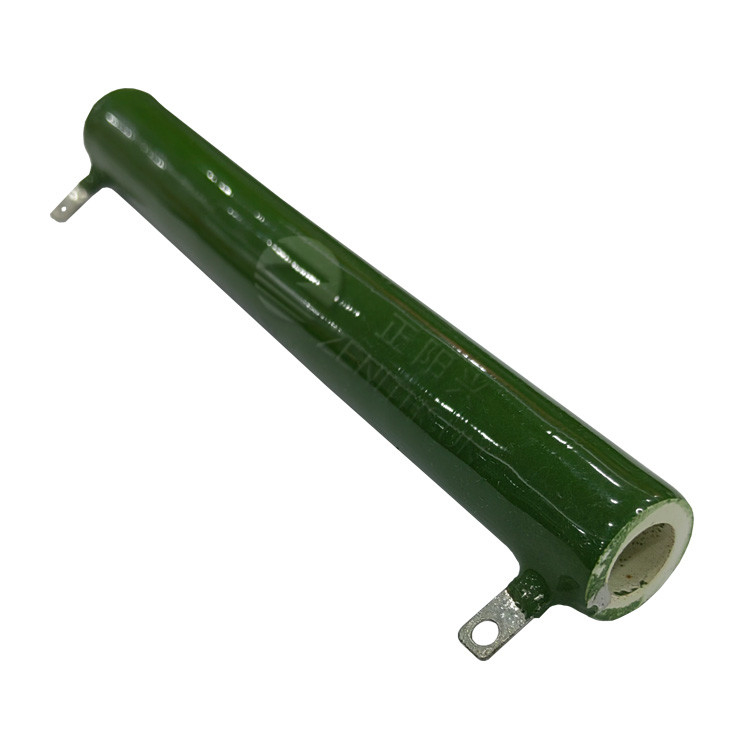

obraz produktu
