Szczegóły Produktu:
|
| Moc znamionowa: | 40W-500W | Opór: | 0,1Ω - 20KΩ |
|---|---|---|---|
| Tolerancja: | ±5% | Kolor: | Zielony |
| Kształt: | Płaski | Uchwyty montażowe: | Do dyspozycji |
| High Light: | Rezystor drutowy mocy 60 W,rezystor drutowy płaski,rezystor niepalny |
||
50W100 Ohm J Niepalne płaskie rezystory drutowe dużej mocy
Struktura :
1.Płaska rurka ceramiczna ma dwa zaciski i jest nawinięta drutem miedzianym lub drutem ze stopu chromu jako elementem oporowym.Jest on pokryty niepalną żywicą wysokotemperaturową. Po schłodzeniu i wysuszeniu, przed ostatecznym montażem komponentów jest zamykany w izolacji w procesie wysokotemperaturowym.
2. Stosowany jest głównie w instalacjach przemysłowych, gdzie wysokość jest ograniczona.
4. Nieindukcyjny i zmienny typ na żądanie;
5.Napięcie robocze i nominalna wartość rezystancji są związane z prawem Ohma.
6. Ze względu na doskonałe uzwojenia można dodać wiele odczepów, impedancja jest niska, a płytkę drukowaną można wkładać i można jej używać w wielu innych zintegrowanych.
Cechy:
1.Antykorozyjna, doskonała odporność na ciepło; rezystor ma mały współczynnik temperaturowy i zmianę liniową.
2. To normalne, że rezystor dymi, gdy jest używany w pierwszej mocy.
3. Ze względu na doskonałe uzwojenia można dodać wiele odczepów, impedancja jest niska, a płytka drukowana jest wkładana i nadaje się do wielu innych zintegrowanych aplikacji.
4. W przypadku specyfikacji niestandardowych prosimy o kontakt w celu omówienia szczegółów.
5. Obsługuj wymaganie tolerancji odporności na precyzję.
Specyfikacja
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25 ℃ | B---D---F---G---J--K |
| Obciążenie znamionowe | 40 ℃, napięcie znamionowe, 1 godzina | △R≤±(3％+0.1Ω) |
| Przeciążenie krótkotrwałe | 5 razy moc znamionowa przez 10s | △R≤±(0.2％+0.1Ω) |
| Wytrzymywane napięcie dielektryczne | 2-krotne napięcie znamionowe +1kv AC 60s (z uziemieniem), prąd upływu 2,5mA; 2-krotne napięcie znamionowe +2kv AC 60s (z uziemieniem), prąd upływu 2,5mA; |
△R≤±(0,1％+0,05Ω) |
| Rezystancja izolacji | 500V DC | ≥10GΩ1Min |
| Końcowa wytrzymałość na rozciąganie | 40N | Bez wyłączania |
| Odporność na wibracje | 1,5 mm, 10-55-10 Hz, co 2 godziny | Bez uszkodzeń, bez wyłączania |
| Żywotność obciążenia | przy napięciu znamionowym, 90 min „Wł”, 30 min „Wył”, łącznie 500 godzin | △R≤±(3％+0.1Ω) |
| Testowanie odporności na niskie temperatury | przechowywać w temperaturze -65 ℃ ± 3 ℃ przez 2 godziny | △R≤±(1%+0,1Ω) |
| Testowanie odporności na wysokie temperatury | przechowywać w temperaturze 70 ℃ ± 2 ℃ przez 16 godzin, podłączyć obwód prądu stałego o napięciu znamionowym na 1 s | △R≤±(1%+0,1Ω) |
| Niepalność | 10 razy moc znamionowa, włącz na 5s | bez spalania |
Aplikacje:
Szeroko stosowany w instalacjach przemysłowych, gdzie wysokość jest ograniczona.
Rezystory te nadają się do zastosowań w modelowaniu edukacyjnym, testowaniu obciążenia, maszynach przemysłowych, dystrybucji energii elektrycznej, instrumentach, instalacjach sterowania automatyką itp.
W przypadku specyfikacji niestandardowych prosimy o kontakt w celu omówienia szczegółów.

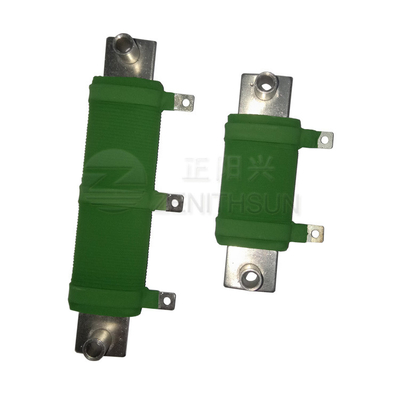

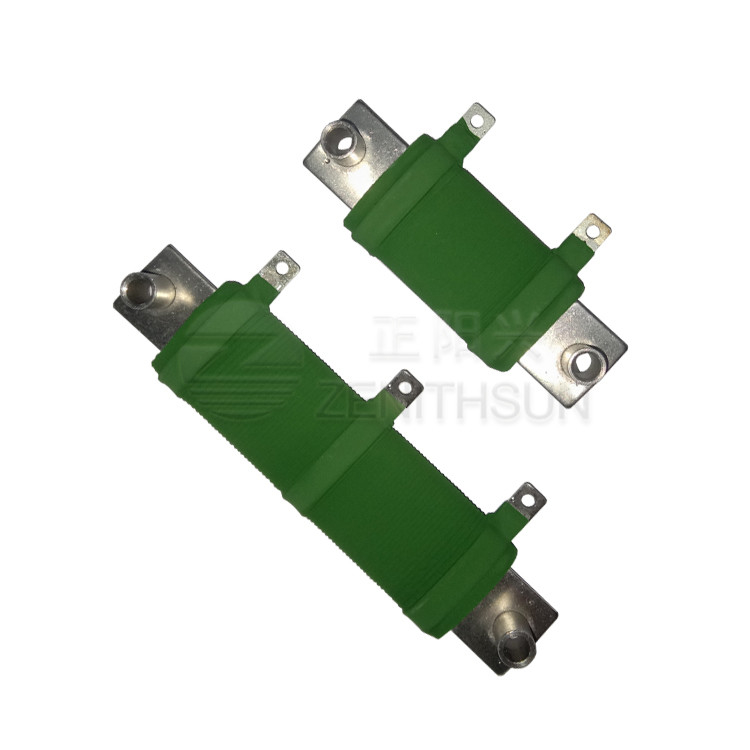

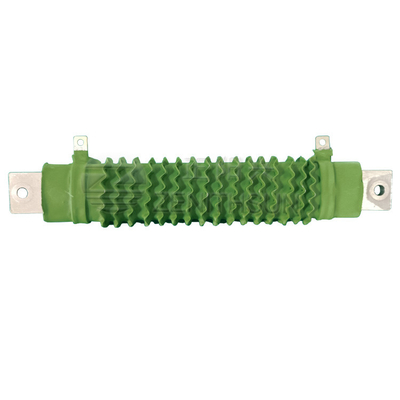

Obraz produktów
