Szczegóły Produktu:
|
| Moc znamionowa: | 12,5 W-3000 W | Opór: | 0,5Ω - 5KΩ |
|---|---|---|---|
| Tolerancja: | ±10% | Kolor produktu: | brązowo zielony |
| Powłoka: | typ szklisty lub malarski | montowanie: | Panele |
| High Light: | Rezystor drutowy mocy 12,5 W,rezystor drutowy mocy 3000 W |
||
12,5 W-3000 W, rezystory zmienne drutowe typu zasilania, potencjometry
Struktura :
1. Reostat zmienny serii BCI jest nawinięty drutem miedzianym lub ze stopu chromu jako element oporowy.Z wyjątkiem powierzchni styku ślizgu, cały element jest pokryty niepalną żywicą wysokotemperaturową. Po schłodzeniu i wysuszeniu izolację nakłada się w procesie wysokotemperaturowym.
Następnie instalowany jest centralnie obracający się element nastawczy, który przesuwa się wzdłuż elementu oporowego i zmienia opór do pożądanej wartości.
2. Dostępna jest pojedyncza jednostka z wieloma wartościami rezystancji uzwojenia.
3. Różne surowce ceramiczne i pokrętła, dostępne na zamówienie reostaty.
Cechy:
1.Zmienne reostaty serii BC1 zwane warystorami lub potencjometrami.
2. Używany jako dwa zaciski połączeniowe warystorów lub jako potencjometr z trzema zaciskami połączeniowymi. Gdy pojedynczy reostat nie może osiągnąć swojej mocy, którą można zwiększyć przez połączenie wielu reostatów, maksymalnie do 6 podłączonych reostatów.
Specyfikacja:
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25 ℃ | B---D---F---G---J--K |
| Obciążenie znamionowe | 40 ℃, napięcie znamionowe, 1 godzina | △R≤±(3％+0.1Ω) |
| Przeciążenie krótkotrwałe | 5 razy moc znamionowa przez 10s | △R≤±(0.2％+0.1Ω) |
| Wytrzymywane napięcie dielektryczne | 2-krotne napięcie znamionowe +1kv AC 60s (z uziemieniem), prąd upływu 2,5mA; 2-krotne napięcie znamionowe +2kv AC 60s (z uziemieniem), prąd upływu 2,5mA; |
△R≤±(0,1％+0,05Ω) |
| Rezystancja izolacji | 500V DC | ≥10GΩ1Min |
| Końcowa wytrzymałość na rozciąganie | 40N | Bez wyłączania |
| Odporność na wibracje | 1,5 mm, 10-55-10 Hz, co 2 godziny | Bez uszkodzeń, bez wyłączania |
| Żywotność obciążenia | przy napięciu znamionowym, 90 min „Wł”, 30 min „Wył”, łącznie 500 godzin | △R≤±(3％+0.1Ω) |
| Testowanie odporności na niskie temperatury | przechowywać w temperaturze -65 ℃ ± 3 ℃ przez 2 godziny | △R≤±(1%+0,1Ω) |
| Testowanie odporności na wysokie temperatury |
przechowywać w temperaturze 70 ℃ ± 2 ℃ przez 16 godzin, podłączyć napięcie znamionowe Obwód prądu stałego przez 1s |
△R≤±(1%+0,1Ω) |
| Niepalność | 10 razy moc znamionowa, włącz na 5s | bez spalania |
Aplikacje
Szeroko stosowany w zakresie aplikacji obejmuje:
1. Mikser, wentylator i elektronarzędzia.
2. Sterownik silnika do sterowania prędkością silnika.
3. Przetestuj instrument, aby zapewnić dokładność danych.
4. Test obciążenia, sprzęt ładujący, regulacja prędkości maszyn przemysłowych, regulacja napięcia i prądu, instrumenty, automatyczne urządzenia sterujące itp.

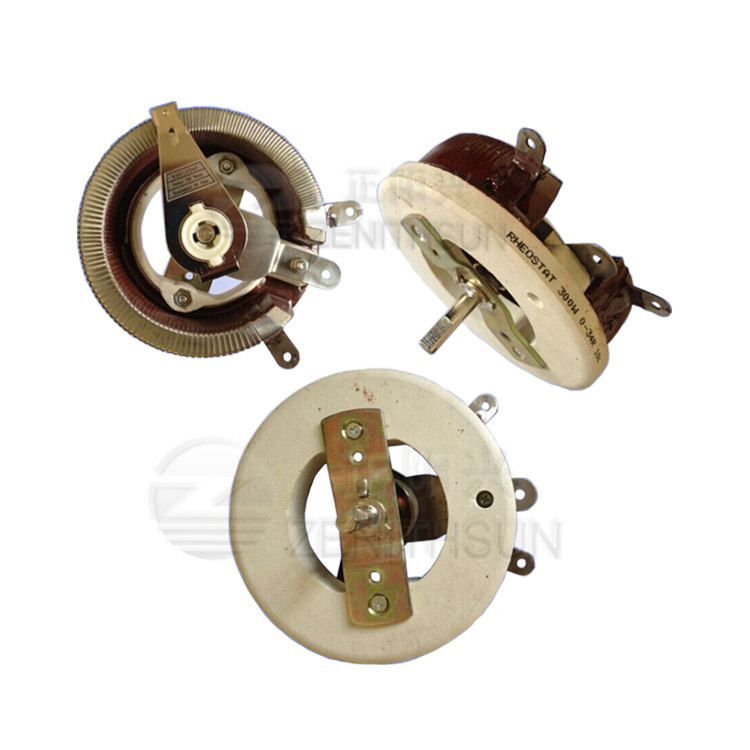

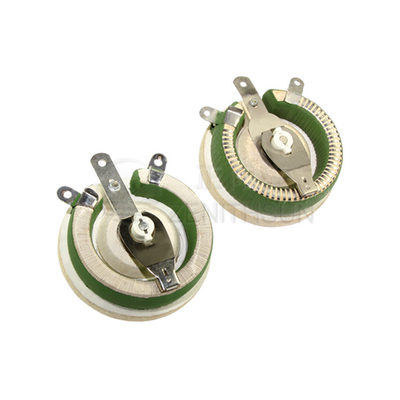

Obraz produktów
