Szczegóły Produktu:
|
| Moc znamionowa: | 100W-20KW | Opór: | 1Ω - 10KΩ |
|---|---|---|---|
| Tolerancja: | ±20% | Kolor: | Szary |
| Rodzaj: | Nastawny | montowanie: | Montaż powierzchniowy |
| High Light: | Przenośny bank obciążenia rezystora dużej mocy,bank obciążenia o zmiennym rezystorze dużej mocy,przenośny bank rezystora mocy |
||

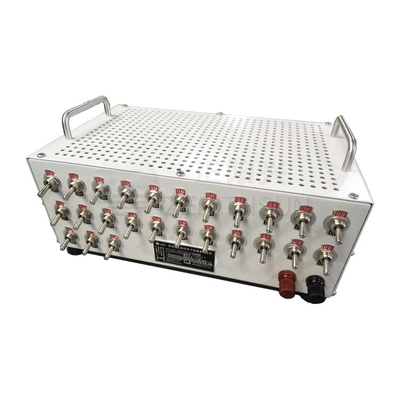

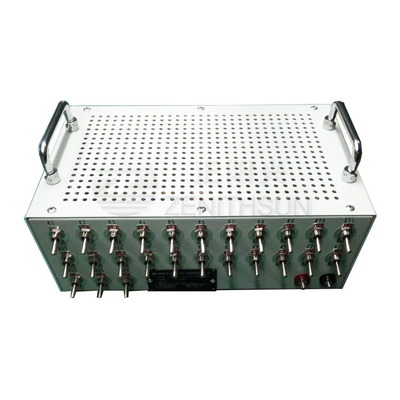

Przenośna skrzynka banku obciążenia o zmiennej mocy sterowana przełącznikami
Struktura :
1. Piękny wygląd, wielofunkcyjna konfiguracja, regulacja wysokiej dokładności, bezpieczny i wygodny w użyciu.
2. Reostat zmienny serii BC1 jest nawinięty drutem miedzianym lub ze stopu chromu jako element oporowy.Z wyjątkiem powierzchni styku suwaka, cały element jest pokryty niepalną żywicą wysokotemperaturową.Po schłodzeniu i wysuszeniu, izolacja jest nakładana w procesie wysokotemperaturowym. Następnie instalowany jest wyśrodkowany obrotowy element regulacyjny, który przesuwa się po elemencie oporowym i zmienia opór do pożądanej wartości.
Cechy:
1.Zmienne reostaty serii BC1 zwane warystorami lub potencjometrami.Stosowany jako dwa zaciski przyłączeniowe warystorów lub jako potencjometr z trzema zaciskami przyłączeniowymi.Gdy pojedynczy reostat nie może osiągnąć swojej mocy, którą można zwiększyć przez połączenie wielu reostatów, maksymalnie do 6 podłączonych reostatów.
2. W oparciu o BCI sharp, rezystory mogą być wyposażone w urządzenie do kontroli temperatury, dla bezpieczeństwa, piękna i wygody, zalecamy wykonanie go w formie banku obciążenia, który może zrealizować instalację wentylatora rozpraszania ciepła, ochrona kontroli temperatury, zabezpieczenie nadprądowe i przepięciowe, urządzenie alarmowe, wielofunkcyjny wyświetlacz cyfrowy (cyfrowy wyświetlacz mocy, rezystancji, prądu, napięcia, częstotliwości itp.) oraz pojedyncza jednostka z funkcjami dwufunkcyjnymi AC i DC.
Specyfikacja:
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25 ℃ | B---D---F---G---J--K |
| Obciążenie znamionowe | 40 ℃, napięcie znamionowe, 1 godzina | △R≤±(3％+0.1Ω) |
| Przeciążenie krótkotrwałe | 5 razy moc znamionowa przez 10s | △R≤±(0.2％+0.1Ω) |
| Wytrzymywane napięcie dielektryczne | 2-krotne napięcie znamionowe +1kv AC 60s (z uziemieniem), prąd upływu 2,5mA; 2-krotne napięcie znamionowe +2kv AC 60s (z uziemieniem), prąd upływu 2,5mA; |
△R≤±(0,1％+0,05Ω) |
| Rezystancja izolacji | 500V DC | ≥10GΩ1Min |
| Końcowa wytrzymałość na rozciąganie | 40N | Bez wyłączania |
| Odporność na wibracje | 1,5 mm, 10-55-10 Hz, co 2 godziny | Bez uszkodzeń, bez wyłączania |
| Żywotność obciążenia | przy napięciu znamionowym, 90 min „Wł”, 30 min „Wył”, łącznie 500 godzin | △R≤±(3％+0.1Ω) |
| Testowanie odporności na niskie temperatury | przechowywać w temperaturze -65 ℃ ± 3 ℃ przez 2 godziny | △R≤±(1%+0,1Ω) |
| Testowanie odporności na wysokie temperatury | przechowywać w temperaturze 70 ℃ ± 2 ℃ przez 16 godzin, podłączyć obwód prądu stałego o napięciu znamionowym na 1 s | △R≤±(1%+0,1Ω) |
| Niepalność | 10 razy moc znamionowa, włącz na 5s | bez spalania |
Aplikacje:
obraz produktu
