Szczegóły Produktu:
|
| Moc znamionowa: | 2kW-3kW | Opór: | 0,1Ω - 100KΩ |
|---|---|---|---|
| Tolerancja: | ±5% | Indukcyjność: | Indukcyjny/Nieindukcyjny |
| Klasa wodoodporności: | IP20 lub IP56 | Kończy się: | latające przewody lub metalowe zaciski. |
| High Light: | Rezystor dynamicznego hamowania 2500 W,rezystor dynamicznego hamowania do montażu na podwoziu,rezystor do montażu na podwoziu 2500 W |
||
Dynamiczny rezystor hamowania 2500 W do montażu na podwoziu w orientacji pionowej
Struktura :
1. Elementy rdzenia rezystorów są wykonane z materiałów izolacyjnych i odpornych na wysokie temperatury jako ramy rezystorów, równomiernie nawinięte drutami ze stopu wysokiej jakości.
2. Metalowa powłoka aluminiowa zalana niepalną pastą elektroniczną o wysokiej izolacji, dzięki czemu aluminiowa powłoka i elementy rdzenia oporowego są ściśle połączone w solidną całość, na którą nie ma wpływu zewnętrzne powietrze, wibracje i kurz, wysoka stabilność i przewodność cieplna.
4. Obudowa aluminiowa składa się z elementu oporowego typu cewki ze stopu metalu zamontowanego w aluminiowej obudowie.
5. Po anodowaniu w wysokiej temperaturze obudowa jest wypełniona specjalnym
niepalna pasta cementowa i po utwardzeniu.Izolacja jest nakładana w procesie wysokotemperaturowym.
6. Ponieważ ten składnik jest osadzony w cemencie żaroodpornym, nie ma na niego wpływu zewnętrzna siła mechaniczna i zapylone środowisko.
Cechy
1. Wewnętrzny rezystor uzwojony jest chroniony przez zewnętrzną aluminiową obudowę przed zewnętrznymi siłami mechanicznymi, wilgocią i zakurzeniem.
2. Nadaje się do maszyn i urządzeń przemysłowych, dystrybucji energii elektrycznej.
3. Trwałe i mogą wytrzymać silniejsze wibracje.
4. Niski współczynnik temperaturowy i lepsze przewodzenie ciepła.
5. Obsługuj wymóg niskiej indukcyjności.
6. Precyzyjna tolerancja odporności +/- 0,1% +/- 0,5% +/- 1% +/- 5% +/- 10%.
Specyfikacja
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25 ℃ | B---D---F---G---J--K |
| Współczynniki temperaturowe | R0: temperatura pokojowa (T0) wartość rezystancji R1: temperatura w pomieszczeniu T0 + 100 ℃ (T1) wartość rezystancji |
± 100 (± 250 PPM/℃) |
| Obciążenie znamionowe | 40 ℃, napięcie znamionowe, 1 godzina | △R≤±(3％+0.1Ω) |
| Przeciążenie krótkotrwałe | 5-krotność mocy znamionowej przez 10s;10-krotność mocy znamionowej przez 5s;25-krotność mocy znamionowej przez 1s | △R≤±(2％+0.1Ω) |
| Wytrzymywane napięcie dielektryczne | 2-krotne napięcie znamionowe +1kv AC 60s (z uziemieniem), prąd upływu 2,5mA; 2-krotne napięcie znamionowe +2kv AC 60s (z uziemieniem), prąd upływu 2,5mA; |
△R≤±(0,1％+0,05Ω) |
| Rezystancja izolacji | 1000V DC | 50M-1000MΩ1Min |
| Końcowa wytrzymałość na rozciąganie |
średnica drutu ≤1,5 z 20N, średnica drutu ≥1,5 z 40N, |
Bez wyłączania |
| Odporność na wibracje | 1,5 mm, 10-55-10 Hz, co 2 godziny | Bez uszkodzeń, bez wyłączania |
| Żywotność obciążenia | przy napięciu znamionowym, 90 min „Wł”, 30 min „Wył”, łącznie 500 godzin | △R≤±(3％+0.1Ω) |
| Szok termiczny | Przy 30 ℃, 30 min, -55 ℃, 15 min | △R≤±(0,5％+0,1Ω) |
| Odporność na wilgoć | Temp.: 40 ± 2 ℃, wilgotność: 90 ％-95 ％ 0,240 godzin | △R≤±(3％+0.1Ω) |
| Testowanie odporności na niskie temperatury | przechowywać w temperaturze -65 ℃ ± 3 ℃ przez 2 godziny | △R≤±(1%+0,1Ω) |
| Testowanie odporności na wysokie temperatury | przechowywać w temperaturze 70 ℃ ± 2 ℃ przez 16 godzin, podłączyć obwód prądu stałego o napięciu znamionowym na 1 s | △R≤±(1%+0,1Ω) |
| Niepalność | 10 razy moc znamionowa, włącz na 5s | bez spalania |
Aplikacje
Szeroko stosowany w przetwornicach częstotliwości, windach, podnośnikach, statkach, energii elektrycznej, spawaniu, zasilaniu, przemyśle wojskowym, lotnictwie, energetyce wiatrowej, energetyce słonecznej, sprzęcie automatyki, systemie kolejowym i innych gałęziach przemysłu i może być przetworzony na banki obciążenia zgodnie z na prośby klientów.

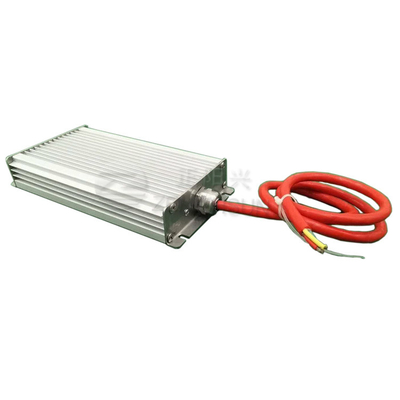

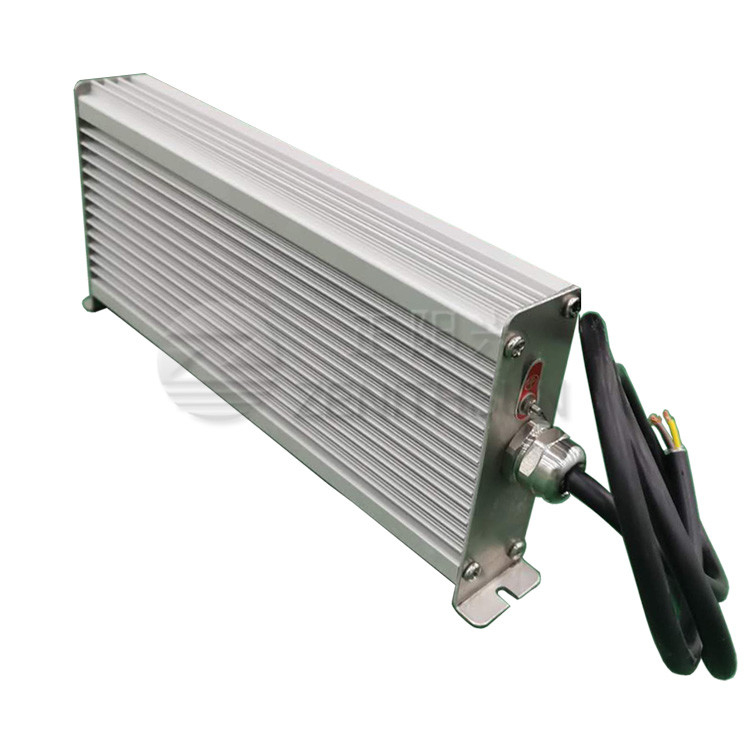

Obraz produktów
