Szczegóły Produktu:
|
| Moc znamionowa: | 5W-500W | Opór: | 1Ω - 100KΩ |
|---|---|---|---|
| Tolerancja: | ±1%,±5%,±10% | Kolor: | Złoty/Biały |
| Kończy się: | Latające leady / Terminale | Indukcyjność: | Indukcyjny lub nieindukcyjny |
| High Light: | Rezystor obciążenia 25W LED,rezystor obciążenia LED w aluminiowej obudowie,rezystor obciążenia 25W |
||
Rezystory obciążenia LED w aluminiowej obudowie o mocy 25 W, do montażu powierzchniowego
Struktura :
1. Elementy rdzenia rezystorów są wykonane z materiałów izolacyjnych i odpornych na wysokie temperatury jako ramy rezystorów, równomiernie nawinięte drutami ze stopu wysokiej jakości. Metalowa powłoka aluminiowa zalana niepalną pastą elektroniczną o wysokiej izolacji, dzięki czemu aluminiowa powłoka i Elementy rdzenia oporowego są ściśle połączone w solidną całość, na którą nie ma wpływu powietrze zewnętrzne, wibracje i kurz, wysoka stabilność i przewodność cieplna.
2. Powłoka aluminiowa wykonana jest z wysokiej jakości aluminium przemysłowego 6063, a powierzchnia jest anodowana w wysokiej temperaturze, aby uzyskać atrakcyjny wygląd i doskonałe odprowadzanie ciepła.
Cechy
1. Rezystor aluminiowy RH i NH jest również nazywany metalowym rezystorem aluminiowym, nieindukcyjnym rezystorem aluminiowym, złotym aluminiowym rezystorem, aluminiowym rezystorem LED itp.zgodnie z różnymi zastosowaniami i zwyczajami. Powłoka ze stopu aluminium z rowkami na powierzchni dla lepszego rozpraszania.
2. Posiadanie niewielkich rozmiarów, wysoka moc znamionowa, odporność na wysoką temperaturę i wysokie przeciążenie, wysoka precyzja, wysoka stabilność, mocna konstrukcja, korzystna ochrona mechaniczna, łatwa instalacja itp.
3. Rezystor aluminiowy RH i NH jest również najlepszą alternatywą dla rezystora czujnika prądu, standardowego rezystora o niskiej indukcji i rezystora untra Precision.
4. Używany do ładowania, hamowania, pulsowania, ładowania, rozładowywania, uruchamiania, buforowania, rozładowywania itp.
Specyfikacja
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25 ℃ | B---D---F---G---J--K |
| Współczynniki temperaturowe | R0: temperatura pokojowa (T0) wartość rezystancji R1: temperatura w pomieszczeniu T0 + 100 ℃ (T1) wartość rezystancji |
± 100 (± 250 PPM/℃) |
| Obciążenie znamionowe | 40 ℃, napięcie znamionowe, 1 godzina | △R≤±(3％+0.1Ω) |
| Przeciążenie krótkotrwałe | 5-krotność mocy znamionowej przez 10s;10-krotność mocy znamionowej przez 5s;25-krotność mocy znamionowej przez 1s | △R≤±(2％+0.1Ω) |
| Wytrzymywane napięcie dielektryczne | 2-krotne napięcie znamionowe +1kv AC 60s (z uziemieniem), prąd upływu 2,5mA; 2-krotne napięcie znamionowe +2kv AC 60s (z uziemieniem), prąd upływu 2,5mA; |
△R≤±(0,1％+0,05Ω) |
| Rezystancja izolacji | 1000V DC | 50M-1000MΩ1Min |
| Końcowa wytrzymałość na rozciąganie | średnica drutu ≤1,5 z 20N, średnica drutu ≥1,5 z 40N, napięcie na zaciskach 20N koniec miedzi / koniec ze stali nierdzewnej, 40N |
Bez wyłączania |
| Odporność na wibracje | 1,5 mm, 10-55-10 Hz, co 2 godziny | Bez uszkodzeń, bez wyłączania |
| Żywotność obciążenia | przy napięciu znamionowym, 90 min „Wł”, 30 min „Wył”, łącznie 500 godzin | △R≤±(3％+0.1Ω) |
| Szok termiczny | Przy 30 ℃, 30 min, -55 ℃, 15 min | △R≤±(0,5％+0,1Ω) |
| Odporność na wilgoć | Temp.: 40 ± 2 ℃, wilgotność: 90 ％-95 ％ 0,240 godzin | △R≤±(3％+0.1Ω) |
| Testowanie odporności na niskie temperatury | przechowywać w temperaturze -65 ℃ ± 3 ℃ przez 2 godziny | △R≤±(1%+0,1Ω) |
| Testowanie odporności na wysokie temperatury | przechowywać w temperaturze 70 ℃ ± 2 ℃ przez 16 godzin, podłączyć obwód prądu stałego o napięciu znamionowym na 1 s | △R≤±(1%+0,1Ω) |
| Niepalność | 10 razy moc znamionowa, włącz na 5s | bez spalania |
Aplikacje
Szeroko spawanie, zasilanie, przemysł wojskowy, lotnictwo, wytwarzanie energii wiatrowej, wytwarzanie energii słonecznej, sprzęt automatyki, system kolejowy i inne gałęzie przemysłu i mogą być przekształcane w banki obciążenia zgodnie z wymaganiami klientów.

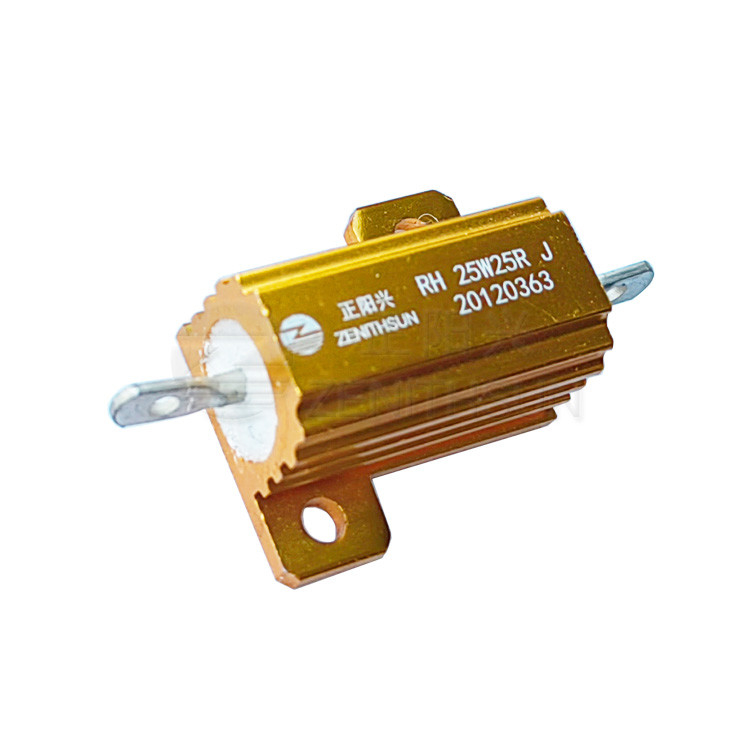

obraz produktu
