Szczegóły Produktu:
|
| Moc znamionowa: | 50W | Opór: | 3Ω - 5KΩ |
|---|---|---|---|
| Tolerancja: | ±10% | Kolor produktu: | brązowy |
| Powłoka: | Typ szklisty Emaliowany lub malowany | Rodzaj drutu: | Płaski lub okrągły |
| High Light: | Reostat z tacą ceramiczną 50 wat,reostat drutowy 50 wat,zmienny potencjometr 50 wat |
||

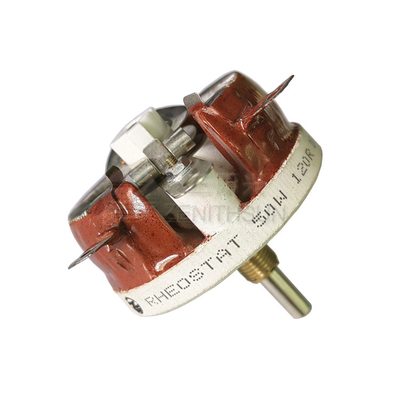

50-watowa ceramiczna taca drutowa zmienna reostat / potencjometr
Struktura :
1. Reostat zmienny serii BCI jest nawinięty drutem miedzianym lub ze stopu chromu jako element oporowy.Z wyjątkiem powierzchni styku ślizgu, cały element pokryty jest niepalną żywicą wysokotemperaturową. Po schłodzeniu i wysuszeniu izolację nakłada się w procesie wysokotemperaturowym.
Następnie instalowany jest centralnie obracający się element nastawczy, który przesuwa się wzdłuż elementu oporowego i zmienia opór do pożądanej wartości.
2. Dostępna jest pojedyncza jednostka z wieloma wartościami rezystancji uzwojenia.
3. Różne surowce ceramiczne i pokrętła, dostępne na zamówienie reostaty.
4. Asortyment produktów obejmuje szerokie pole, od rezystorów płaskich, okrągłych i drutowych
5. Wymiary tylko w celach informacyjnych;skonsultuj się z nami, aby uzyskać szczegółowe informacje.
Cechy:
1. Rezystory zmienne są często nazywane warystorami lub potencjometrami. Zmienny BCI może być używany jako reostat z dwoma połączeniami (wycieraczka i tylko jeden koniec toru) lub jako potencjometr ze wszystkimi trzema połączeniami w użyciu.
2. Na jednym reostacie może mieć różne wymagania rezystancyjne (płaski i okrągły drut może znajdować się w tym samym reostacie).
3. Wysoka moc znamionowa, odporność na wilgoć, wartość rezystancji w dużym zakresie regulacji.
4. Sterownik silnika wykorzystuje również serię BCI jako reostat lub potencjometr do kontrolowania prędkości poprzez ograniczenie przepływu prądu przez nie.
5. Dowolny 3-zaciskowy potencjometr można podłączyć jako reostat, podłączając go do jednego końca toru rezystancyjnego i do wycieraczki.Najlepszą praktyką jest połączenie wycieraczki razem z drugim końcem toru rezystancyjnego. Zapobiega to przerwaniu obwodu w przypadku utraty połączenia wycieraczki z torem rezystancyjnym, a także zmniejsza hałas podczas regulacji.
Specyfikacja
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25 ℃ | B---D---F---G---J--K |
| Obciążenie znamionowe | 40 ℃, napięcie znamionowe, 1 godzina | △R≤±(3％+0.1Ω) |
| Przeciążenie krótkotrwałe | 5 razy moc znamionowa przez 10s | △R≤±(0.2％+0.1Ω) |
| Wytrzymywane napięcie dielektryczne | 2-krotne napięcie znamionowe +1kv AC 60s (z uziemieniem), prąd upływu 2,5mA; 2-krotne napięcie znamionowe +2kv AC 60s (z uziemieniem), prąd upływu 2,5mA; |
△R≤±(0,1％+0,05Ω) |
| Rezystancja izolacji | 500V DC | ≥10GΩ1Min |
| Końcowa wytrzymałość na rozciąganie | 40N | Bez wyłączania |
| Odporność na wibracje | 1,5 mm, 10-55-10 Hz, co 2 godziny | Bez uszkodzeń, bez wyłączania |
| Żywotność obciążenia | przy napięciu znamionowym, 90 min „Wł”, 30 min „Wył”, łącznie 500 godzin | △R≤±(3％+0.1Ω) |
| Testowanie odporności na niskie temperatury | przechowywać w temperaturze -65 ℃ ± 3 ℃ przez 2 godziny | △R≤±(1%+0,1Ω) |
| Testowanie odporności na wysokie temperatury |
przechowywać w temperaturze 70 ℃ ± 2 ℃ przez 16 godzin, podłączyć napięcie znamionowe |
△R≤±(1%+0,1Ω) |
| Niepalność | 10 razy moc znamionowa, włącz na 5s | bez spalania |
Aplikacje:
Szeroko stosowany w zakresie aplikacji obejmuje:
1. Mikser, wentylator i elektronarzędzia.
2. Sterownik silnika do sterowania prędkością silnika.
3. Przetestuj instrument, aby zapewnić dokładność danych.
4. Test obciążenia, sprzęt ładujący, regulacja prędkości maszyn przemysłowych, regulacja napięcia i prądu, przyrządy, automatyczne urządzenia sterujące itp.
Obraz produktów
