Szczegóły Produktu:
|
| Moc znamionowa: | 100W-10KW | Technologia: | Drutowe |
|---|---|---|---|
| Metoda chłodzenia: | chłodzony wodą | Rezystancja izolacji: | 1000VDC |
| Tolerancja: | 5% | TCR: | 100ppm-250ppm |
| High Light: | Rezystor chłodzony wodą 3KW,rezystory chłodzone wodą z rurki miedzianej,rezystor uzwojony z drutu miedzianego |
||

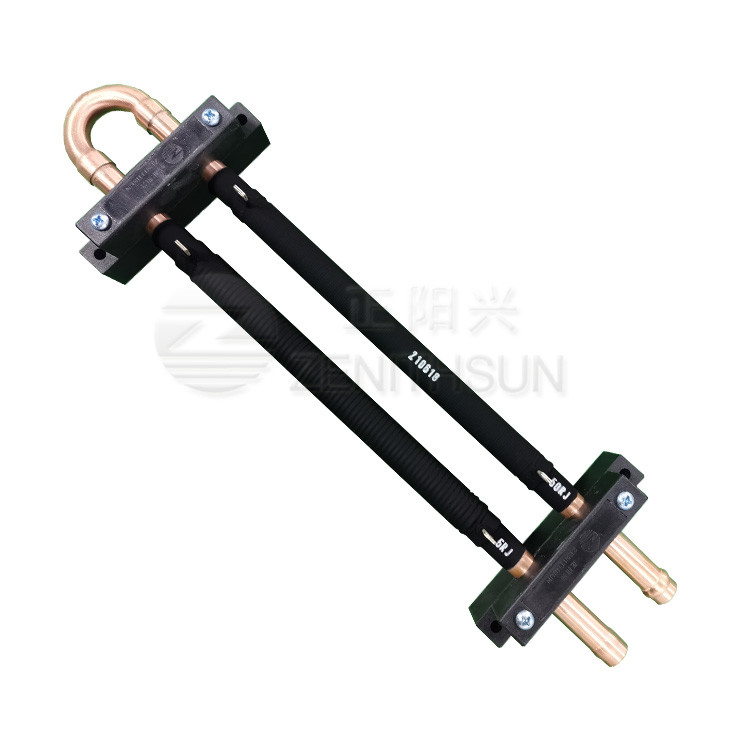

Miedziane rezystory drutowe chłodzone wodą 3KW z uchwytem montażowym
Struktura
1.ZENITHSUN to pierwsza profesjonalna produkcja produkująca rezystor chłodzony wodą, dostępnych jest wiele typów, seria rur ceramicznych, seria rur miedzianych z mosiądzu i seria skrzynek aluminiowych.Dostępna jest skrzynka lub szafka z rezystorem chłodzona wodą (w zależności od mocy znamionowej).
2. Rezystor zastosował wysokiej jakości specjalny materiał rezystorowy, wnęka rezystora pochodzi ze specjalnej ramy, która zapewnia pomieszczenie, dzięki czemu przepływa przez niego woda przemysłowa o czystości, a woda odbiera ciepło robocze.
3. Złącze do wody i poza nią, w przypadku niestandardowych wymagań dotyczących wielkości technicznych i niestandardowej instalacji specjalnej, prosimy o kontakt w celu omówienia szczegółów.
4. W przypadku niestandardowych wymagań technicznych i niestandardowych zastosowań specjalnych prosimy o kontakt w celu omówienia szczegółów.
5. Rezystory chłodzone wodą z miedzianej rury wykonane są z wysokiej jakości czerwonej miedzi jako matrycy, unikalnego materiału izolacyjnego i precyzyjnego drutu ze stopu.Unikalna metoda spawania zgrzewanie + 100% test uszczelnienia wodą pod ciśnieniem każdej rezystancji eliminuje ukryte niebezpieczeństwo wycieku wody.Jego temperatura wody na wylocie wynosi od 40 ℃ do 60 ℃.Podczas użytkowania woda chłodząca powinna być najpierw dostarczana, a następnie zasilanie powinno być dostarczone po spełnieniu wymagań przez przepływ wody i wypełnieniu wewnętrznej wnęki rezystora;Podczas wyłączania należy najpierw odłączyć zasilanie, a następnie wodę, aby uniknąć suchego spalania i uszkodzenia rezystora.
6. Idealny element elektroniczny do montażu wewnątrz banków obciążeń o dużej mocy.
Cechy
1. Rezystor chłodzony wodą Zenithsun posiadający doskonałe właściwości elektryczne, solidną konstrukcję, bezpieczeństwo, łatwą instalację, niską temperaturę, wysoką moc, doskonałą izolację, stabilność i trwałość, ect.
2. Jako zwykła woda z kranu jako nośnik chłodzący, eliminując tradycyjny sposób wysokiego kosztu wody dejonizowanej.
3. W przypadku niestandardowych wymagań technicznych i niestandardowych zastosowań specjalnych prosimy o kontakt w celu omówienia szczegółów.
Specyfikacja
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25℃ | F---G---J--K |
| Współczynniki temperaturowe | R0: temperatura pokojowa (T0) wartość rezystancji R1:Temperatura pomieszczenia T0+100℃(T1) Wartość rezystancji |
±100±250PPM/℃ |
| Obciążenie znamionowe | 40℃napięcie znamionowe, 1H | R≤±(3ja+0,1Ω) |
| Przeciążenie krótkotrwałe | 5-krotność mocy znamionowej przez 10s;10-krotność mocy znamionowej przez 5s;25-krotność mocy znamionowej przez 1s | R≤±(2ja+0,1Ω) |
| Wytrzymywane napięcie dielektryczne | 2-krotne napięcie znamionowe +1kv AC 60s (z uziemieniem), prąd upływu 2,5mA; 2-krotne napięcie znamionowe +2kv AC 60s (z uziemieniem), prąd upływu 2,5mA; |
R≤±(0,1ja+0,05Ω) |
| Rezystancja izolacji | 1000V DC | 50M-1000MΩ1Min |
| Końcowa wytrzymałość na rozciąganie | średnica drutu ≤1,5 z 20N, średnica drutu ≥1,5 z 40N, napięcie na zaciskach 20N koniec miedzi / koniec ze stali nierdzewnej, 40N |
Bez wyłączania |
| Odporność na wibracje | 1,5 mm, 10-55-10 Hz, co 2 godziny | Bez uszkodzeń, bez wyłączania |
| Żywotność obciążenia | przy napięciu znamionowym, 90 min „Wł”, 30 min „Wył”, łącznie 500 godzin | R≤±(3ja+0,1Ω) |
| Szok termiczny | W 30℃,30min,-55℃,15 minut | R≤±(0,5ja+0,1Ω) |
| Odporność na wilgoć | Temp.: 40±2℃, Wilgotność: 90ja-95ja.240 godzin | R≤±(3ja+0,1Ω) |
| Testowanie odporności na niskie temperatury | sklep w -65℃±3℃za 2 godziny | R≤±(1%+0,1Ω) |
| Testowanie odporności na wysokie temperatury | sklep w 70℃± 2℃przez 16h podłączyć napięcie znamionowe obwodu DC na 1s | R≤±(1%+0,1Ω) |
| Niepalność | 10 razy moc znamionowa, włącz na 5s | bez spalania |
Aplikacja
Szeroko stosowany w sprzęcie mechanicznym, obciążeniu, piecu, wytapianiu, wytwarzaniu energii wiatrowej i wytwarzaniu energii słonecznej, stosowanym jako pochłanianie energii; w obwodach elektronicznych dużej mocy stosowanych jako bocznik, dzielnik napięcia i obciążenie; stosowany w zaworze regulacyjnym statycznego braku mocy dynamicznej kompensator (SVC) lub zawór przekształtnika tyrystorowego przekładni prądu stałego (HVDC).
obraz produktu
