Szczegóły Produktu:
|
| Moc znamionowa: | 300W-3000W | Opór: | 0,1Ω - 500Ω |
|---|---|---|---|
| Tolerancja: | ±5%,±10% | Kolor: | Zielony lub Czarny |
| Uchwyty montażowe: | Różne style | TCR: | 250 ppm |
| High Light: | Rezystor płytowy dużej mocy,rezystor dużej mocy z regulacją napięcia,rezystor mocy regulacji prądu 1000 w |
||
Rezystory drutowe o dużej mocy o mocy 1000 W, regulacja napięcia i prądu
Struktura:
1.Rezystor drutowy w kształcie płyty z serii ZB jest wykonany z drutu ze stopu niklowo-chromowego, constantanu lub nowego stali konstantanu i innych wysokiej jakości drutów stopowych nawiniętych na żelazną płytkę z powierzchniową obróbką galwaniczną, aluminiową płytą z powierzchnią anodowaną lub miką.Urządzenia ceramiczne służą do oddzielania drutu nawojowego od płyty podstawy, dzięki czemu drut nawojowy może równomiernie i regularnie przesuwać się po płycie podstawy, odgrywając dobrą rolę w mocowaniu, izolacji i odprowadzaniu ciepła.
2. Płyta aluminiowa lub matryca z płyty żelaznej nie ma ustalonej formy i może być wykonana zgodnie z wymaganiami klienta, przełamując ograniczenia przemysłu.
3. Dostępna jest również pojedyncza jednostka z wieloma rezystancjami / wieloma terminalami;
4. Nieindukcyjny i zmienny typ na żądanie;
5.Napięcie robocze i nominalna wartość rezystancji są związane z prawem Ohma.
Cechy:
1. Rezystor drutowy w kształcie płyty o stabilnej rezystancji, małej szybkości zmian, dużej mocy, dużej przeciążalności. Tryb uzwojenia falistego (zwiększenie oporu i eliminacja indukcyjności pasożytniczej) i tryb uzwojenia nieindukcyjnego, który może nie tylko wyeliminować pasożytnicza indukcyjność rezystora, ale także poprawia rozpraszanie ciepła.
2. Można go również elastycznie zmieniać zgodnie z wymaganiami klienta, aby wykonać pojedynczy rezystor o więcej niż 2 wartościach rezystancji lub wiele rezystorów połączonych szeregowo i równolegle.
3. Obsługuj wymaganie tolerancji odporności na precyzję.
Specyfikacja
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25℃ | B---D---F---G---J--K |
| Współczynniki temperaturowe | R0: temperatura pokojowa (T0) wartość rezystancji R1:Temperatura pomieszczenia T0+100℃(T1) Wartość rezystancji |
±100±250PPM/℃ |
| Obciążenie znamionowe | 40℃,napięcie znamionowe, 1 godzina | R≤±(3ja+0,1Ω) |
| Przeciążenie krótkotrwałe | 5 razy moc znamionowa przez 10s | R≤±(0,2ja+0,1Ω) |
| Wytrzymywane napięcie dielektryczne | 2-krotne napięcie znamionowe +1kv AC 60s (z uziemieniem), prąd upływu 2,5mA; 2-krotne napięcie znamionowe +2kv AC 60s (z uziemieniem), prąd upływu 2,5mA; |
R≤±(0,1ja+0,05Ω) |
| Rezystancja izolacji | 500V DC | ≥10GΩ1Min |
| Końcowa wytrzymałość na rozciąganie | 40N | Bez wyłączania |
| Odporność na wibracje | 1,5 mm, 10-55-10 Hz, co 2 godziny | Bez uszkodzeń, bez wyłączania |
| Żywotność obciążenia | przy napięciu znamionowym, 90 min „Wł”, 30 min „Wył”, łącznie 500 godzin | R≤±(3ja+0,1Ω) |
| Testowanie odporności na niskie temperatury | sklep w -65℃±3℃za 2 godziny | R≤±(1%+0,1Ω) |
| Testowanie odporności na wysokie temperatury | sklep w 70℃± 2℃przez 16h podłączyć napięcie znamionowe obwodu DC na 1s | R≤±(1%+0,1Ω) |
| Niepalność | 10 razy moc znamionowa, włącz na 5s | bez spalania |
Aplikacje:
Szeroko stosowany do regulacji napięcia i prądu w obwodzie prądu przemiennego niskiej częstotliwości. Elementy rezystancyjne szeregowo są stosowane w silnikach, rozruchu, hamowaniu i kontroli prędkości.

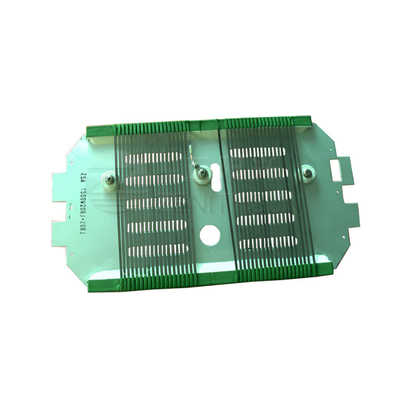

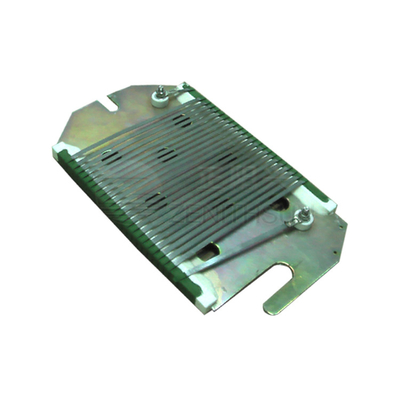

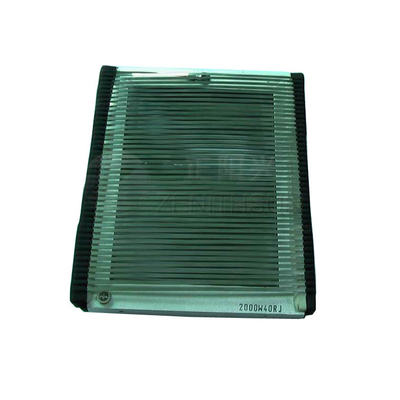

Obraz produktów
