Szczegóły Produktu:
|
| Materiały: | Stal nierdzewna | Moc znamionowa: | 20000W |
|---|---|---|---|
| Wartość oporu: | 180Ohm | Tolerancja: | 10% |
| Technologia: | drut nawinięty | ||
| High Light: | Rezystor uziemiający o mocy 3000 W,neutralny element rezystora uziemiającego,rezystor obciążenia zerowego uziemienia neutralnego |
||
3000 W, neutralny element rezystora uziemiającego, do zrzutu obciążenia, hamowania, gromadzenia NGR lub banku obciążeniaNeutralny rezystor uziemiający
Struktura:
1. Rezystor drutowy serii ZENITHSUN ZB w kształcie płyty jest wykonany z drutu ze stopu niklowo-chromowego, stałego lub nowego stopu konstantanu i innych wysokiej jakości drutów stopowych nawiniętych na żelazną płytkę z powierzchniową obróbką galwaniczną, aluminiową płytą z powierzchnią anodowaną lub płytką mikową.Urządzenia ceramiczne służą do oddzielania drutu nawojowego od płyty podstawy, dzięki czemu drut nawojowy może równomiernie i regularnie przesuwać się po płycie podstawy, odgrywając dobrą rolę w mocowaniu, izolacji i odprowadzaniu ciepła.
2. Płyta aluminiowa lub matryca z płyty żelaznej nie ma ustalonej formy i może być wykonana zgodnie z wymaganiami klienta, przełamując ograniczenia przemysłu.
Funkcja:
1. Rezystory serii ZENITHSUN ZB mają stabilną rezystancję, małą szybkość zmian, dużą moc, dużą przeciążalność.
2. Można zrealizować tryb uzwojenia falistego (zwiększający opór i eliminujący indukcyjność pasożytniczą) oraz tryb uzwojenia nieindukcyjnego, który może nie tylko wyeliminować indukcyjność pasożytniczą rezystora, ale także poprawić rozpraszanie ciepła.
3. Można go również elastycznie zmieniać zgodnie z wymaganiami klienta, aby wykonać pojedynczy rezystor o więcej niż 2 wartościach rezystancji lub wiele rezystorów połączonych szeregowo i równolegle.
Aplikacja:
Rezystory serii ZENITHSUN ZB nadają się do zastosowań wysokoprądowych AC lub DC.
Najczęstsze obszary zastosowań to sterowanie silnikiem, hamowanie i regulacja prędkości, a także mogą być używane do uziemienia neutralnego, filtrowania harmonicznych i rozwiązań banków obciążenia;
Wytrzymała konstrukcja jest szczególnie odpowiednia do ciężkiego sprzętu w branżach o dużym wpływie i silnych wibracjach, środowisku, takim jak dźwig przemysłowy do sterowania portem / nabrzeżem, sprzęt górniczy, wiercenie ropy naftowej, żuraw wieżowy budowlany i inne obszary zastosowania podnoszenia, regulacji prędkości, dynamicznego hamowania lub długotrwałe obciążenie.
Urządzenie jest idealnym produktem do ciągłej pracy w ekstremalnych warunkach (duże wibracje, wysoka temperatura i środowisko korozyjne).Blacha może zapewnić ciągłe użytkowanie i minimalne wahania wartości rezystancji.
ZENITHSUN może zapewnić klientowi spersonalizowany projekt, aby lepiej spełnić Twoje potrzeby, aby znacznie zaoszczędzić miejsce i koszty.
Specyfikacja:
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25 ℃ | F--G--J--K |
| Współczynnik temperatury | R0: temperatura pokojowa (T0) wartość rezystancji R1: temperatura w pomieszczeniu T0 + 100 ℃ (T1) wartość rezystancji |
± 100 (± 250 PPM/℃) |
| Obciążenie znamionowe | 40 ℃, napięcie znamionowe, 1 godzina | △R≤±(3％+0.1Ω) |
| Przeciążenie krótkotrwałe | 5 razy moc znamionowa przez 10s | △R≤±(0.2％+0.1Ω) |
| Wytrzymywane napięcie dielektryczne | 1000V DC | ≥10GΩ1Min |
| Rezystancja izolacji | 500V DC | Bez wyłączania |
| Końcowa wytrzymałość na rozciąganie | 40N | Bez wyłączania |
| Odporność na wibracje | 1,5 mm, 10-55-10 Hz, co 2 godziny | Bez uszkodzeń, bez wyłączania |
| Żywotność obciążenia | przy napięciu znamionowym, 90 min „Wł”, 30 min „Wył”, łącznie 500 godzin | △R≤±(3％+0.1Ω) |
| Testowanie odporności na niskie temperatury | przechowywać w temperaturze -65 ℃ ± 3 ℃ przez 2 godziny | △R≤±(1%+0,1Ω) |
| Testowanie odporności na wysokie temperatury | przechowywać w temperaturze 70 ℃ ± 2 ℃ przez 16 godzin, podłączyć obwód prądu stałego o napięciu znamionowym na 1 s | △R≤±(1%+0,1Ω) |
| Niepalność | 10 razy moc znamionowa, włącz na 5s | bez spalania |

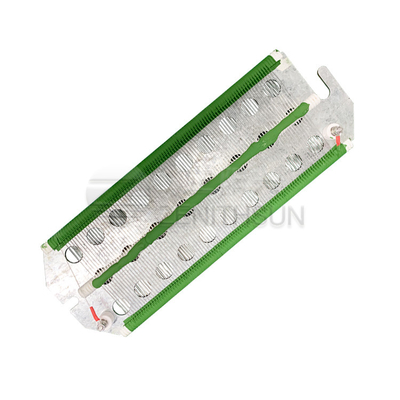

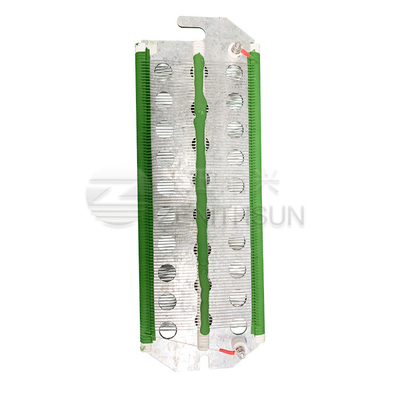

Obraz:
