Szczegóły Produktu:
|
| Wartość nominalna: | 0,01 Ohm-1,5 Ohm | Prąd znamionowy: | 100A-500A |
|---|---|---|---|
| Tolerancja: | ±5%, ±10% | ||
| High Light: | Rezystor dużej mocy z uziemieniem neutralnym,rezystor dużej mocy BXG1,rezystor wysokoprądowy BXG1 |
||
Neutralne rezystory uziemiające
Cechy
1. Włożenie neutralnego rezystora uziemiającego pomiędzy neutralnym a uziemieniem szeregowo.
Właściwy dobór wartości rezystancji podłączonego rezystora może nie tylko rozładować energię drugiej połowy fali jednofazowego łuku uziemiającego, aby zmniejszyć możliwość ponownego zajarzenia łuku i stłumić wartość promieniowania przepięcia sieci, ale także poprawić czułość urządzenia zabezpieczającego przekaźnika do działania podczas wyzwalania, aby skutecznie chronić normalne działanie systemu.
2. Wartość nominalna: 0,1 Ohm-1500 Ohm (dostosowana zgodnie z wymaganiami).
3. Tolerancja: ± 5%
4. Zakres napięcia: 380V-69KV (dostosowany zgodnie z wymaganiami).
5. Dopuszczalny czas przepływu: 10 s, 30 s, 60 s i 10 minut pracy ciągłej są opcjonalne.
6. Silne znaczenie, stabilna wartość rezystancji, odporność na wysoką temperaturę i odporność na silny wpływ, aby zapewnić bezpieczną pracę systemu zasilania, niezawodność zasilania i bezpieczeństwo zasilania użytkownika.
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25 ℃ | F--G--J--K |
| Współczynnik temperatury | R0: temperatura pokojowa (T0) wartość rezystancji R1: temperatura w pomieszczeniu T0 + 100 ℃ (T1) wartość rezystancji |
± 100 (± 250 PPM/℃) |
| Obciążenie znamionowe | 40 ℃, napięcie znamionowe, 1 godzina | △R≤±(3％+0.1Ω) |
| Przeciążenie krótkotrwałe | 5 razy moc znamionowa przez 10s | △R≤±(0.2％+0.1Ω) |
| Wytrzymywane napięcie dielektryczne | 1000V DC | ≥10GΩ1Min |
| Rezystancja izolacji | 500V DC | Bez wyłączania |
| Końcowa wytrzymałość na rozciąganie | 40N | Bez wyłączania |
| Odporność na wibracje | 1,5 mm, 10-55-10 Hz, co 2 godziny | Bez uszkodzeń, bez wyłączania |
| Żywotność obciążenia | przy napięciu znamionowym, 90 min „Wł”, 30 min „Wył”, łącznie 500 godzin | △R≤±(3％+0.1Ω) |
| Testowanie odporności na niskie temperatury | przechowywać w temperaturze -65 ℃ ± 3 ℃ przez 2 godziny | △R≤±(1%+0,1Ω) |
| Testowanie odporności na wysokie temperatury | przechowywać w temperaturze 70 ℃ ± 2 ℃ przez 16 godzin, podłączyć obwód prądu stałego o napięciu znamionowym na 1 s | △R≤±(1%+0,1Ω) |
| Niepalność | 10 razy moc znamionowa, włącz na 5s | bez spalania |
Aplikacje
Szeroko stosowany w systemie poboru mocy elektrowni, systemie zasilania podstacji oraz systemie dystrybucji energii w przedsiębiorstwie przemysłowym i górniczym w celu realizacji funkcji wykrywania prądu składowej zerowej poprzez wstawienie neutralnego rezystora uziemiającego między zerem a ziemią między tymi sieciami, aby zapewnić normalny tryb pracy systemu.

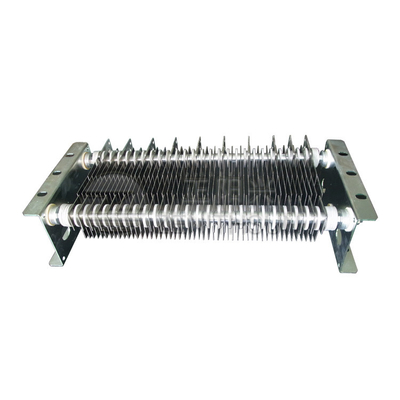

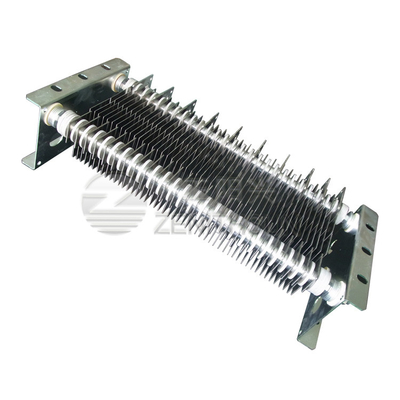

Obraz
