Szczegóły Produktu:
|
| Moc znamionowa: | 100W | Opór: | 0,5Ω - 5KΩ |
|---|---|---|---|
| Tolerancja: | ±10% | Kolor produktu: | brązowy |
| Powłoka: | Namalowany | Rodzaj drutu: | Płaski lub okrągły |
| High Light: | Reostat drutowy 100 W,reostat drutowy z tacą ceramiczną,reostat drutowy o zmiennej mocy |
||
Reostaty nawojowe o zmiennym zasilaniu o mocy 100 W, z powłoką malowaną
Struktura :
1. Reostat jest rezystorem zmiennym, który służy do sterowania prądem.Są w stanie bez przerwy zmieniać rezystancję w obwodzie.Konstrukcja jest bardzo podobna do budowy potencjometrów.
2. Reostat zmienny serii ZENITHSUN BCI jest nawinięty drutem miedzianym lub ze stopu chromu jako element oporowy.Z wyjątkiem powierzchni styku ślizgu, cały element pokryty jest niepalną żywicą wysokotemperaturową. Po schłodzeniu i wysuszeniu izolację nakłada się w procesie wysokotemperaturowym.
2. Następnie instalowany jest wyśrodkowany obrotowy element nastawczy, który przesuwa się wzdłuż elementu oporowego i zmienia opór do pożądanej wartości.
3. Dostępna jest pojedyncza jednostka z wieloma wartościami rezystancji uzwojenia.
4. Różne surowce ceramiczne i pokrętła, dostępne na zamówienie reostaty.
5. Asortyment produktów obejmuje szerokie pole, od rezystorów płaskich, okrągłych i drutowych
6. Wymiary w celach informacyjnych, skonsultuj się z nami, aby uzyskać więcej informacji.
Cechy:
1. Rezystory zmienne są często nazywane warystorami lub potencjometrami. Zmienny BCI może być używany jako reostat z dwoma połączeniami (wycieraczka i tylko jeden koniec toru) lub jako potencjometr ze wszystkimi trzema połączeniami w użyciu.
2. Na jednym rezystorze może mieć różne wymagania rezystancyjne (płaski i okrągły drut może znajdować się w tym samym reostacie).
3. Wysoka moc znamionowa, odporność na wilgoć, wartość rezystancji w dużym zakresie regulacji.
4. Sterownik silnika wykorzystuje również serię BCI jako reostat lub potencjometr do kontrolowania prędkości poprzez ograniczenie przepływu prądu przez nie.
5. Podczas gdy istnieją dedykowane wstępnie ustawione rezystory z 2 zaciskami, 3-zaciskowy potencjometr trymera jest bardziej powszechny i jest często używany przez okablowanie go jako reostat.
Specyfikacja
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25 ℃ | B---D---F---G---J--K |
| Obciążenie znamionowe | 40 ℃, napięcie znamionowe, 1 godzina | △R≤±(3％+0.1Ω) |
| Przeciążenie krótkotrwałe | 5 razy moc znamionowa przez 10s | △R≤±(0.2％+0.1Ω) |
| Wytrzymywane napięcie dielektryczne | 2-krotne napięcie znamionowe +1kv AC 60s (z uziemieniem), prąd upływu 2,5mA; 2-krotne napięcie znamionowe +2kv AC 60s (z uziemieniem), prąd upływu 2,5mA; |
△R≤±(0,1％+0,05Ω) |
| Rezystancja izolacji | 500V DC | ≥10GΩ1Min |
| Końcowa wytrzymałość na rozciąganie | 40N | Bez wyłączania |
| Odporność na wibracje | 1,5 mm, 10-55-10 Hz, co 2 godziny | Bez uszkodzeń, bez wyłączania |
| Żywotność obciążenia | przy napięciu znamionowym, 90 min „Wł”, 30 min „Wył”, łącznie 500 godzin | △R≤±(3％+0.1Ω) |
| Testowanie odporności na niskie temperatury | przechowywać w temperaturze -65 ℃ ± 3 ℃ przez 2 godziny | △R≤±(1%+0,1Ω) |
| Testowanie odporności na wysokie temperatury |
przechowywać w temperaturze 70 ℃ ± 2 ℃ przez 16 godzin, podłączyć napięcie znamionowe |
△R≤±(1%+0,1Ω) |
| Niepalność | 10 razy moc znamionowa, włącz na 5s | bez spalania |
Aplikacje:
Szeroko stosowany w zakresie aplikacji obejmuje:
1. Mikser, wentylator i elektronarzędzia.
2. Sterownik silnika do sterowania prędkością silnika.
3. Przetestuj instrument, aby zapewnić dokładność danych.
4. Test obciążenia, sprzęt ładujący, regulacja prędkości maszyn przemysłowych, regulacja napięcia i prądu, przyrządy, automatyczne urządzenia sterujące itp.

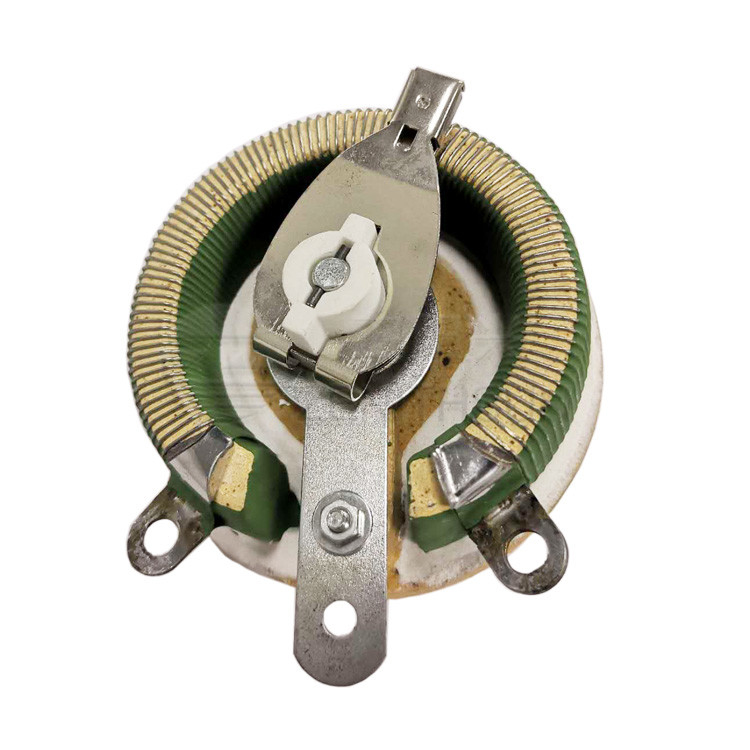

Obraz produktów
