Szczegóły Produktu:
|
| Moc znamionowa: | 80W | Wartość oporu: | 0-200kohm |
|---|---|---|---|
| Tolerancja: | 2% lub 5% | Kolor: | biały |
| TCR: | ± ~ 260 PPM | Rezystancja izolacji: | 500VDC |
| High Light: | Rezystor ceramiczny cementowy 80 W,rezystor ceramiczny cementowy 20 Ohm,rezystor cementowy 500VDC |
||
Ceramiczne rezystory cementowe 80W 20Ohm, do wstępnego ładowania w konwerterze
Struktura:
1. Rezystory cementowe ZENITHSUN są wytwarzane przez nawijanie drutów oporowych wokół niealkalicznego rdzenia ceramicznego, który jest dodawany warstwą odpornego na ciepło i wilgoć i niekorozyjnego materiału ochronnego.
2. Rezystor drutowy jest następnie umieszczany w kwadratowym opakowaniu ceramicznym zamkniętym specjalnym niepalnym, żaroodpornym cementem.
3. W przypadku wysokiej wartości rezystancji przewody są zastępowane filmami z tlenków metali.
4. Rezystor ładowania jest przeznaczony do powolnego ładowania kondensatora magazynującego energię, gdy przetwornica częstotliwości jest właśnie włączona, co jest również nazywane rezystorem buforowym.
5. Główną funkcją rezystora wyrównującego napięcie jest zastosowanie zasady dzielenia napięcia, aby zapewnić, że napięcie na każdym kondensatorze jest równe.
6. Zakres mocy: 5W-25W dla rezystorów wyrównujących napięcie, 20W-80W dla rezystorów ładowania;
7. Silna odporność na uderzenia, wysoka izolacja, specjalna dla serwera przetwornicy częstotliwości.
Cechy:
1. Mały rozmiar, odporny na wibracje, wilgoć i ciepło, dobre rozpraszanie, niski poziom hałasu i brak rocznej zmiany wartości oporu, niska cena
2.ZENITHSUN jest przystosowany do projektowania i produkcji niestandardowych komponentów, aby spełnić wiele wymagań dotyczących projektowania i niezawodności.
3. Skontaktuj się z nami, opisując swoje konkretne potrzeby.
4. Zgodny ze standardem ROHS i standardem bezołowiowym BEZ OŁOWIU.
Specyfikacja:
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25 ℃ | ±1％,±5％,±10％ |
| Współczynniki temperaturowe | R0: temperatura pokojowa (T0) wartość rezystancji R1: temperatura w pomieszczeniu T0 + 100 ℃ (T1) wartość rezystancji |
± 300 ppm / ℃ maks |
| Napięcie izolacji | 1KV DC 60s | Bez rozgorzenia, bez uszkodzeń |
| Rezystancja izolacji | 500V DC | 1000MΩ1Min |
| Przeciążenie krótkotrwałe | 10-krotna moc znamionowa przez 5s (KN); 2,5 moc znamionowa przez 5s (MO) |
△R≤±(2％+0.1Ω) |
| Odporność na wilgoć | Temp.: 40 ± 2 ℃, wilgotność: 90 ％-95 ％.1000 godzin | △R≤±(2％+0.1Ω) |
| Żywotność obciążenia | Temp.: 40 ± 2 ℃, wilgotność: 90％-95％, napięcie znamionowe 1,5 godziny 30 minut "Wyłączone", ciągłe 1000 godzin |
△R≤±(5％+0.1Ω) |
| Wytrzymałość cieplna | Tin Temp.: 350 ± 10 ℃, czas:: 3 ± 0,5 s, głębokość zanurzenia: odległość od korpusu komponentu 2 ± 0,5 mm | △R≤±(1％+0,05Ω) |
| Lutowalność | Temperatura cyny: 235 ± 5 ℃, czas:: 3 ± 0,5 s | Powierzchnia lutowania ≥95% |
| Niepalność | 5 razy/10 razy/16 razy moc znamionowa, napięcie AC przez 5 minut | bez spalania, otwarty obwód dozwolony |
Aplikacje:
Kompletna izolacja odpowiednia do płytek drukowanych, zasilaczy, dzielników napięcia, sterowników silników, aplikacji motoryzacyjnych, obwodów energoelektronicznych.

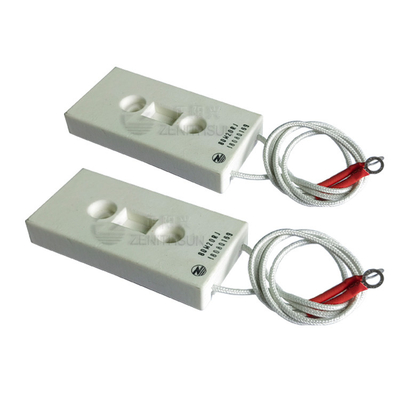

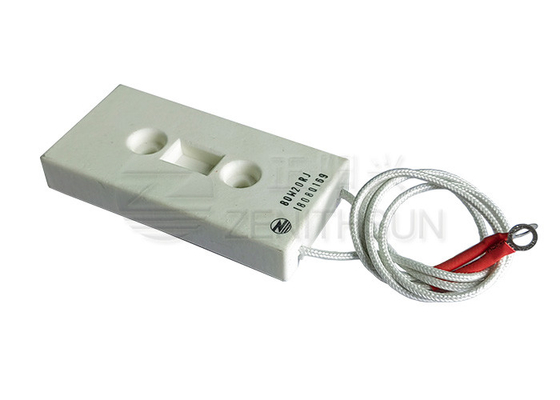

Obraz produktu :
