Szczegóły Produktu:
|
| Moc znamionowa: | 10W-15W, 20-25W | Wartość oporu: | 0,5-220 kΩ |
|---|---|---|---|
| Tolerancja: | 5% | Kolor: | biały |
| TCR: | ± ~ 260 PPM | Rezystancja izolacji: | 500VDC |
| High Light: | Ceramiczny rezystor z uzwojeniem z drutu cementowego,rezystor z drutem wyrównującym napięcie,rezystor z uzwojeniem drutu przed ładowaniem |
||
Ładowanie ceramicznych rezystorów drutowych z cementu w celu wyrównania napięcia
Struktura:
1. Rezystor ładujący Zenithsun to pręt ceramiczny z drutem uzwojenia oporowego (rezystor wyrównujący napięcie jest wykonany z rdzenia rezystora z tlenku metalu, a nie z rdzenia rezystora drutowego), umieść rdzeń oporowy z drutem w różnych rozmiarach i kształtach muszle ceramiczne, uszczelnione specjalnym niepalnym, żaroodpornym wypełniaczem elektronicznym z cementu, poprzez naturalne suszenie w cieniu i pieczenie w wysokiej temperaturze.
2. W przypadku wysokiej wartości rezystancji przewody są zastępowane foliami z tlenku metalu.
3. Rezystor ładowania jest przeznaczony do powolnego ładowania kondensatora magazynującego energię, gdy przetwornica częstotliwości jest właśnie włączona, co jest również nazywane rezystorem buforowym.
4.Rezystor wyrównujący napięcie z wyprowadzeniem w postaci okrągłej lub kwadratowej końcówki.
5. Główną funkcją rezystora wyrównującego napięcie jest zastosowanie zasady dzielenia napięcia, aby zapewnić, że napięcie na każdym kondensatorze jest równe.
6. Zakres mocy: 5W-25W dla rezystorów wyrównujących napięcie, 20W-80W dla rezystorów ładowania;
7. Silna odporność na uderzenia, wysoka izolacja, specjalna dla serwera przetwornicy częstotliwości.
Cechy:
1. Mały rozmiar, odporny na wibracje, wilgoć i ciepło, dobre rozpraszanie, niski poziom hałasu i brak rocznej zmiany wartości oporu, niska cena
2.ZENITHSUN jest przystosowany do projektowania i produkcji niestandardowych komponentów, aby spełnić wiele wymagań dotyczących projektowania i niezawodności.
3. Skontaktuj się z nami, opisując swoje konkretne potrzeby.
4. Zgodny ze standardem ROHS i standardem bezołowiowym BEZ OŁOWIU.
Specyfikacja:
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25 ℃ | ±1％,±5％,±10％ |
| Współczynniki temperaturowe | R0: temperatura pokojowa (T0) wartość rezystancji R1: temperatura w pomieszczeniu T0 + 100 ℃ (T1) wartość rezystancji |
± 300 ppm / ℃ maks |
| Napięcie izolacji | 1KV DC 60s | Bez rozgorzenia, bez uszkodzeń |
| Rezystancja izolacji | 500V DC | 1000MΩ1Min |
| Przeciążenie krótkotrwałe | 10-krotna moc znamionowa przez 5s (KN); 2,5 moc znamionowa przez 5s (MO) |
△R≤±(2％+0.1Ω) |
| Odporność na wilgoć | Temp.: 40 ± 2 ℃, wilgotność: 90 ％-95 ％.1000 godzin | △R≤±(2％+0.1Ω) |
| Żywotność obciążenia | Temp.: 40 ± 2 ℃, wilgotność: 90％-95％, napięcie znamionowe 1,5 godziny 30 minut "Wyłączone", ciągłe 1000 godzin |
△R≤±(5％+0.1Ω) |
| Wytrzymałość cieplna | Tin Temp.: 350 ± 10 ℃, czas:: 3 ± 0,5 s, głębokość zanurzenia: odległość od korpusu komponentu 2 ± 0,5 mm | △R≤±(1％+0,05Ω) |
| Lutowalność | Temperatura cyny: 235 ± 5 ℃, czas:: 3 ± 0,5 s | Powierzchnia lutowania ≥95% |
| Niepalność | 5 razy/10 razy/16 razy moc znamionowa, napięcie AC przez 5 minut | bez spalania, otwarty obwód dozwolony |
Aplikacje:
Kompletna izolacja odpowiednia do płytek drukowanych, zasilaczy, dzielników napięcia, sterowników silników, aplikacji motoryzacyjnych, obwodów energoelektronicznych.

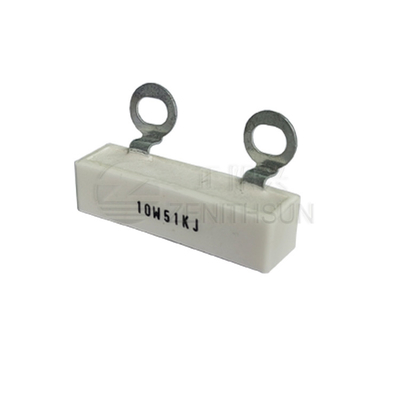

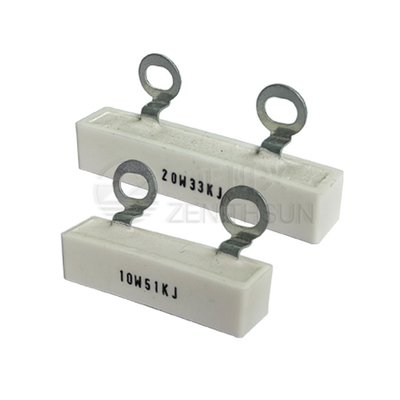

Obraz produktu :
