Szczegóły Produktu:
|
| Moc znamionowa: | 10W-80W | Wartość oporu: | 0,5-220 kΩ |
|---|---|---|---|
| Tolerancja: | 5% | Kolor: | biały |
| TCR: | ± 200PPM ~ 260PPM | Rezystancja izolacji: | 500VDC |
| High Light: | 50W2.2R Ceramiczny rezystor cementowy,Ceramiczny rezystor cementowy o niskiej indukcyjności,Rezystor 50W2.2R o niskiej indukcyjności |
||
50W2,2 Ohm + 2,2 Ohm Niska indukcyjność Dual Wirewound Power Ceramic Cement Rezystory
Struktura:
1.ZENITHSUN Rezystor cementowy to pręt ceramiczny z drutem oporowym lub rdzeń oporowy nawinięty drutem jest uformowany na włóknie szklanym, umieszcza rdzeń oporowy uzwojony drutem w różnych rozmiarach i kształtach skorupy ceramiczne, uszczelnione specjalnym niepalnym, żaroodpornym wypełniaczem elektronicznym z cementu poprzez naturalne suszenie w cieniu i pieczenie w wysokiej temperaturze.
2. W przypadku wysokiej wartości rezystancji przewody są zastępowane foliami z tlenku metalu.
3. Rezystor ładowania jest przeznaczony do powolnego ładowania kondensatora magazynującego energię, gdy przetwornica częstotliwości jest właśnie włączona, co jest również nazywane rezystorem buforowym.
4.Rezystor wyrównujący napięcie z wyprowadzeniem w postaci okrągłej lub kwadratowej końcówki.
5. Główną funkcją rezystora wyrównującego napięcie jest zastosowanie zasady dzielenia napięcia, aby zapewnić, że napięcie na każdym kondensatorze jest równe.
6. Silna odporność na uderzenia, wysoka izolacja, specjalna dla serwera przetwornicy częstotliwości.
7. Moc znamionowa: 10W-15W-20W-25W-30W-40W-60W-80W.
Cechy:
1. Mały rozmiar, odporny na wibracje, wilgoć i ciepło, dobre rozpraszanie, niski poziom hałasu i brak rocznej zmiany wartości rezystancji, niska cena, wytrzymuje krótkotrwałe przeciążenie, wartość rezystancji nie zmienia się na przestrzeni lat.
2.ZENITHSUN jest przystosowany do projektowania i produkcji niestandardowych komponentów, aby spełnić wiele wymagań dotyczących projektowania i niezawodności.
3. Skontaktuj się z nami, opisując swoje konkretne potrzeby.
4. Zgodny ze standardem ROHS i standardem bezołowiowym BEZ OŁOWIU.
Specyfikacja:
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25 ℃ | ±1％,±5％,±10％ |
| Współczynniki temperaturowe | R0: temperatura pokojowa (T0) wartość rezystancji R1: temperatura w pomieszczeniu T0 + 100 ℃ (T1) wartość rezystancji |
± 300 ppm / ℃ maks |
| Napięcie izolacji | 1KV DC 60s | Bez rozgorzenia, bez uszkodzeń |
| Rezystancja izolacji | 500V DC | 1000MΩ1Min |
| Przeciążenie krótkotrwałe | 10-krotna moc znamionowa przez 5s (KN); 2,5 moc znamionowa przez 5s (MO) |
△R≤±(2％+0.1Ω) |
| Odporność na wilgoć | Temp.: 40 ± 2 ℃, wilgotność: 90 ％-95 ％.1000 godzin | △R≤±(2％+0.1Ω) |
| Żywotność obciążenia | Temp.: 40 ± 2 ℃, wilgotność: 90％-95％, napięcie znamionowe 1,5 godziny 30 minut "Wyłączone", ciągłe 1000 godzin |
△R≤±(5％+0.1Ω) |
| Wytrzymałość cieplna | Tin Temp.: 350 ± 10 ℃, czas:: 3 ± 0,5 s, głębokość zanurzenia: odległość od korpusu komponentu 2 ± 0,5 mm | △R≤±(1％+0,05Ω) |
| Lutowalność | Temperatura cyny: 235 ± 5 ℃, czas:: 3 ± 0,5 s | Powierzchnia lutowania ≥95% |
| Niepalność | 5 razy/10 razy/16 razy moc znamionowa, napięcie AC przez 5 minut | bez spalania, otwarty obwód dozwolony |
Aplikacje:
Szeroko stosowany w obwodach prądu przemiennego i stałego, takich jak elektronika, urządzenia elektryczne, zasilacze, sprzęt audio i AGD.
Jest to jeden z najczęstszych idealnych elementów elektronicznych w obwodach elektronicznych.

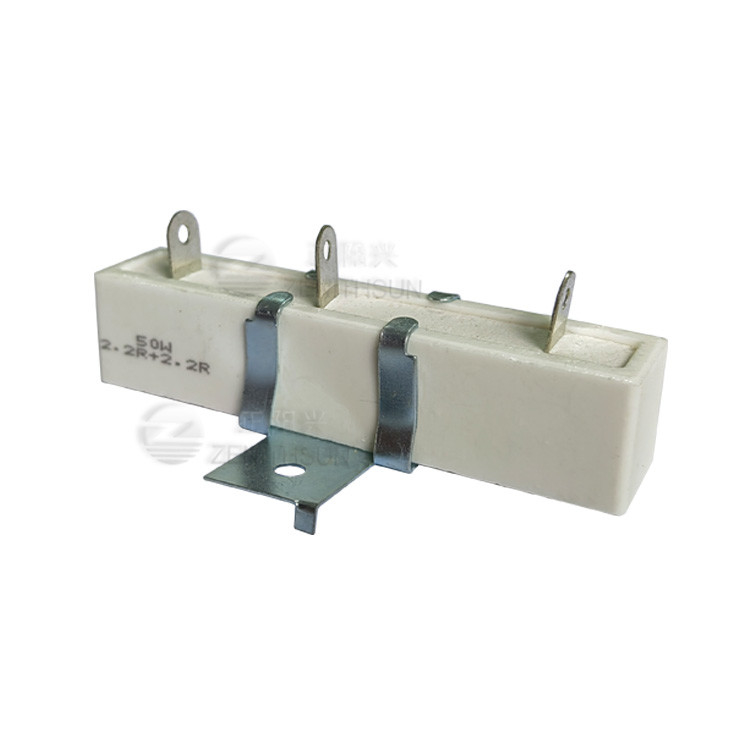

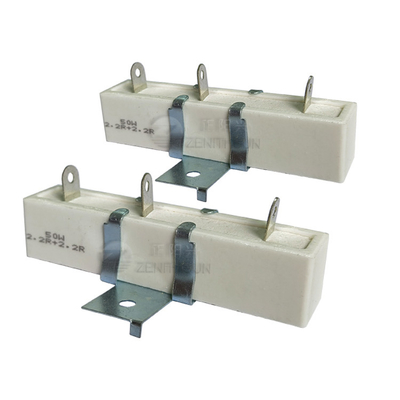

Obraz produktu :
