Szczegóły Produktu:
|
| Technologia: | Cienki film | Zakres mocy znamionowej: | 1/8W do 3W |
|---|---|---|---|
| Zakres wartości rezystancji: | 0,1Ω do 22MΩ | Tolerancja: | ±0,1%, ±0,25%, ±0,5%, ±1%, ±2%, ±5% |
| Znaki: | Kolorowe pierścienie | ||
| High Light: | Precyzyjny stały rezystor filmowy,stały rezystor filmowy 3W,rezystor metalowy MF |
||

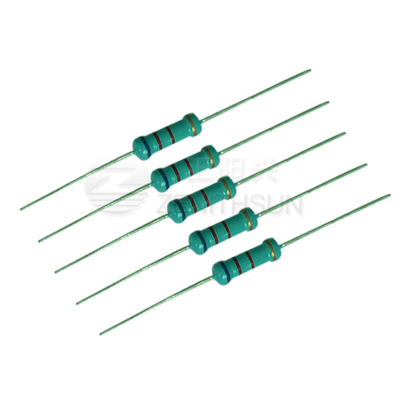

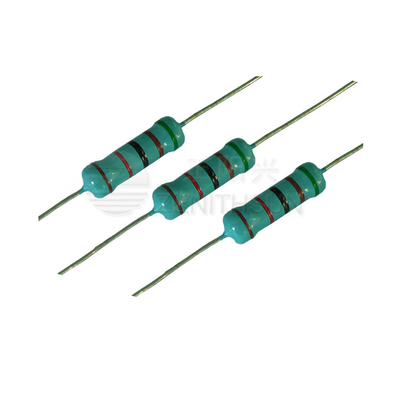

Rezystor metalowy MF, rezystor o wysokiej precyzji, 1/8W do 3W
Struktura:
1.ZENITHSUN Rezystory z folii metalowej to cienka warstwa metalu, która jest napylana (osadzanie próżniowe) na cylindrycznym rdzeniu ceramicznym o wysokiej czystości.Osadzany metal jest sztucznie starzony poprzez utrzymywanie go przez długi czas w niskiej temperaturze.Skutkuje to lepszą dokładnością rezystora.Materiałem oporowym jest często nikiel chrom (NiCr), ale do specjalnych zastosowań stosuje się inne stopy, takie jak cyna i antymon, złoto z platyną oraz azotek tantalu.
2.Na obu końcach folii metalowej ZENITHSUN dociska się metalową osłonę z przewodami połączeniowymi.
3. Pożądaną odporność uzyskuje się poprzez wycięcie spiralnej szczeliny w cienkiej warstwie metalu.
4. Rezystor ZENITHSUN MF pokryty jest kilkoma warstwami powłoki, które są wypiekane indywidualnie.Powłoka chroni przed wilgocią i naprężeniami mechanicznymi.
5. Wartość rezystora jest oznaczona paskami kodu koloru.
Funkcja:
1. Niezawodność.
2. Niski TCR: ±50ppm/℃ do 100ppm/℃
3. Wysoka precyzja: ± 0,1%, ± 0,25%, ± 0,5%, ± 1%, ± 2%, ± 5% są dostępne.
4. Niski poziom hałasu.
5. Wysoka liniowość
6. Niski współczynnik napięcia
Aplikacja:
w obwodach, w których ważna jest ścisła tolerancja, niski współczynnik temperaturowy i niski poziom szumów, często stosuje się rezystory metalizowane ZENITHSUN.Przykładami zastosowań są filtry aktywne lub obwody mostkowe.
Dane techniczne:
| Obiekt testowy | Warunki testowe | Wydajność |
| Współczynnik temperatury | Przetestuj wartość rezystancji w normalnej temperaturze i normalnej temperaturze dodanej 100 ℃, obliczonej na ℃ szybkość zmiany wartości rezystancji. | ±50ppm/℃ do 100ppm/℃ |
| Zakres temp. | / | -55 ℃ ~ 200 ℃ |
| Przeciążenie krótkotrwałe | 2,5 × napięcie znamionowe lub maksymalne napięcie przeciążenia (uzyskaj niższe) przez 5 sekund | △R≤±(0,5%R0+0,05Ω) |
| Przeciążenie impulsu | Przy 4 × napięciu znamionowym lub maksymalnym napięciu przeciążenia impulsu (uzyskaj niższe) przez 5 sekund | △R≤±(1%R0+0,05Ω) |
| Odporność na ciepło lutowania | Zanurz się w blaszanym piecu 350 ± 10 ℃ na 2-3 sekundy | △R≤±(0,5%R0+0,05Ω) |
| Lutowalność | Zanurz się w blaszanym piecu 245 ± 5 ℃ na 2-3 sekundy | Powierzchnia lutowania to ponad 95% |
| Żywotność obciążenia w wilgotności | Napięcie znamionowe przeciążenia lub maksymalne napięcie robocze (uzyskaj niższe) przez 1000 godzin (1,5 godziny włączone i pół godziny wyłączone) przy 40 ± 2 ℃ i wilgotności względnej 90% -95%. | △R≤±(2%R0+0,1Ω) |
| Załaduj żywotność w upale | Napięcie znamionowe przeciążenia lub maksymalne napięcie robocze (uzyskaj niższe) przez 1000 godzin (1,5 godziny włączone i pół godziny wyłączone) przy 70 ± 2 ℃. | △R≤±(2%R0+0,05Ω) |
| Napięcie izolacji | DC 1/4W 1/2W :250V 1W 2WS:350V 2W 3WS 3W:500V | bez awarii, bez rozgorzenia |
| Cykl temperatury | W -55 ℃ przez 30 min, następnie w + 25 ℃ przez 10-15 min, następnie w + 155% przez 30 min, następnie w + 25 ℃ przez 10-15 min, łącznie 5 cykli. | △R≤±(5%R0+0,05Ω) |
