Szczegóły Produktu:
|
| Technologia: | Folia węglowa | Zakres mocy znamionowej: | 1/4W do 10W |
|---|---|---|---|
| Zakres wartości rezystancji: | 1Ω do 820KΩ | Tolerancja: | ±5% |
| Znaki: | Kod koloru | ||
| High Light: | Rezystor foliowy stały 1/4 W,opornik foliowy stały 10 W,opornik osiowy z tlenkiem metalu |
||
Rezystor stały z tlenkiem metalu o mocy 1/4 W do 10 W, rezystor osiowy, otwór przelotowy
Struktura:
1. Rezystor z tlenku metalu ZENITHSUN ma stałą wartość, rezystor osiowy.Wykonany jest z ceramicznego pręta pokrytego cienką warstwą tlenków metali, takich jak tlenek cyny.
2.Na obu końcach cienkiej warstwy tlenków metali dociska się metalową osłonę z przewodami połączeniowymi.
3. Pożądaną rezystancję uzyskuje się przez wycięcie spiralnej szczeliny w cienkiej warstwie metalu tlenkowego.
4. Rezystor ZENITHSUN MOF pokryty jest kilkoma warstwami powłoki, które są wypiekane indywidualnie.Powłoka chroni przed wilgocią i naprężeniami mechanicznymi.
5. Wartość rezystora jest oznaczona paskami kodu koloru.
Funkcja:
1. Właściwości stabilności
2. Wytrzymują wysokie temperatury
3. Niska indukcyjność.
4. Niski poziom hałasu.
Rezystory z tlenku metalu przewyższają wydajność rezystorów z metalowymi pilnikami i błoną węglową pod względem następujących właściwości: moc znamionowa, napięcie znamionowe, możliwości przeciążenia, pojemność udarowa i praca w wysokiej temperaturze.
Aplikacja:
Typowe zastosowania rezystorów z tlenku metalu ZENITHSUN to zastosowania wysokonapięciowe i wysokotemperaturowe.W przypadku rezystorów z powłoką węglową możliwe są napięcia robocze do 15 kV i nominalna temperatura 350 °C. Przykładowe zastosowania obejmują zasilacze wysokiego napięcia, radary, promieniowanie rentgenowskie i lasery.
Dane techniczne:
| Obiekt testowy | Warunki testowe | Wydajność |
| Współczynnik temperatury | Przetestuj wartość rezystancji w normalnej temperaturze i normalnej temperaturze dodanej 100 ℃, obliczonej na ℃ szybkość zmiany wartości rezystancji. | -1000ppm/℃ do +350ppm/℃ |
| Zakres temp. | / | -55 ℃ ~ 155 ℃ |
| Przeciążenie krótkotrwałe | 2,5 × napięcie znamionowe lub maksymalne napięcie przeciążenia (uzyskaj niższe) przez 5 sekund | △R≤±(1%R0+0,05Ω) |
| Przeciążenie impulsu | Przy 4×napięciu znamionowym lub napięciu przeciążenia Max.pulse (uzyskać niższe) przez 5 sekund | △R≤±(1%R0+0,05Ω) |
| Odporność na ciepło lutowania | Zanurz się w blaszanym piecu 350 ± 10 ℃ na 2-3 sekundy | △R≤±(0,5%R0+0,05Ω) |
| Lutowalność | Zanurz się w blaszanym piecu 245 ± 5 ℃ na 2-3 sekundy | Powierzchnia lutowania to ponad 95% |
| Żywotność obciążenia w wilgotności | Napięcie znamionowe przeciążenia lub maksymalne napięcie robocze (uzyskaj niższe) przez 1000 godzin (1,5 godziny włączone i pół godziny wyłączone) przy 40 ± 2 ℃ i wilgotności względnej 90% -95%. | △R≤±(2%R0+0,1Ω) |
| Załaduj żywotność w upale | Napięcie znamionowe przeciążenia lub maksymalne napięcie robocze (uzyskaj niższe) przez 1000 godzin (1,5 godziny włączone i pół godziny wyłączone) przy 70 ± 2 ℃. | △R≤±(2%R0+0,05Ω) |
| Napięcie izolacji | DC 1/4W 1/2W :250V 1W 2WS:350V 2W 3WS 3W:500V | bez awarii, bez rozgorzenia |
| Cykl temperatury | W -55 ℃ przez 30 min, następnie w + 25 ℃ przez 10-15 min, następnie w + 155% przez 30 min, następnie w + 25 ℃ przez 10-15 min, łącznie 5 cykli. | △R≤±(5%R0+0,05Ω) |

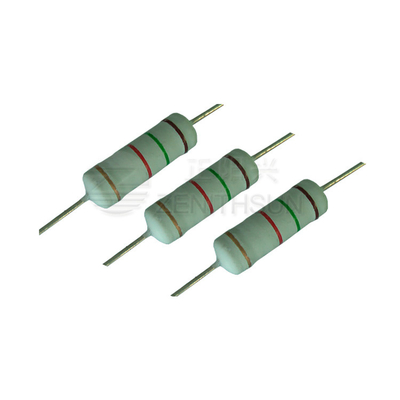

Obraz:
