Szczegóły Produktu:
|
| Technologia: | Folia węglowa | Zakres mocy znamionowej: | 1/8W do 5W |
|---|---|---|---|
| Zakres wartości rezystancji: | 0Ω do 22MΩ | Tolerancja: | ±2%, ±5% |
| Znaki: | Kod koloru | ||
| High Light: | Rezystor stały ZENITHSUN,Rezystor z folii stałej 22MΩ,Rezystor z folii węglowej 22MΩ |
||
Uformowany rezystor stały z folii węglowej 1/8 W do 5 W, opakowanie zbiorcze
Struktura:
1. Rezystor węglowy Zenithsun to cienka warstwa węgla, która jest napylana (osadzanie próżniowe) na cylindrycznym rdzeniu ceramicznym o wysokiej czystości. Osadzona folia węglowa jest sztucznie starzona poprzez utrzymywanie jej przez długi czas w niskiej temperaturze.Skutkuje to lepszą dokładnością rezystora.
2.Na obu końcach folii węglowej dociska się metalową osłonę z przewodami połączeniowymi.
3. Pożądaną odporność uzyskuje się poprzez wycięcie spiralnej szczeliny w cienkiej warstwie metalu.
4. Rezystor Zenithsun CF pokryty jest kilkoma warstwami powłoki, które są wypiekane indywidualnie.Powłoka chroni przed wilgocią i naprężeniami mechanicznymi.
5. Wartość rezystora jest oznaczona paskami kodu koloru.
Funkcja:
1. Niezawodność.
2. Niska pojemność
3. Niska indukcyjność, dobra wydajność wysokiej częstotliwości.
4. Niski poziom hałasu.
Aplikacja:
Typowe zastosowania rezystorów węglowych ZENITHSUN to zastosowania wysokonapięciowe i wysokotemperaturowe.W przypadku rezystorów z powłoką węglową możliwe są napięcia robocze do 15 kV i nominalna temperatura 350 °C. Przykładowe zastosowania obejmują zasilacze wysokiego napięcia, radary, promieniowanie rentgenowskie i lasery.
Dane techniczne:
| Obiekt testowy | Warunki testowe | Wydajność |
| Współczynnik temperatury | Przetestuj wartość rezystancji w normalnej temperaturze i normalnej temperaturze dodanej 100 ℃, obliczonej na ℃ szybkość zmiany wartości rezystancji. | -1000ppm/℃ do +350ppm/℃ |
| Zakres temp. | / | -55 ℃ ~ 155 ℃ |
| Przeciążenie krótkotrwałe | 2,5 × napięcie znamionowe lub maksymalne napięcie przeciążenia (uzyskaj niższe) przez 5 sekund | △R≤±(1%R0+0,05Ω) |
| Przeciążenie impulsu | Przy 4×napięciu znamionowym lub napięciu przeciążenia Max.pulse (uzyskać niższe) przez 5 sekund | △R≤±(1%R0+0,05Ω) |
| Odporność na ciepło lutowania | Zanurz się w blaszanym piecu 350 ± 10 ℃ na 2-3 sekundy | △R≤±(0,5%R0+0,05Ω) |
| Lutowalność | Zanurz się w blaszanym piecu 245 ± 5 ℃ na 2-3 sekundy | Powierzchnia lutowania to ponad 95% |
| Żywotność obciążenia w wilgotności | Napięcie znamionowe przeciążenia lub maksymalne napięcie robocze (uzyskaj niższe) przez 1000 godzin (1,5 godziny włączone i pół godziny wyłączone) przy 40 ± 2 ℃ i wilgotności względnej 90% -95%. | △R≤±(2%R0+0,1Ω) |
| Załaduj żywotność w upale | Napięcie znamionowe przeciążenia lub maksymalne napięcie robocze (uzyskaj niższe) przez 1000 godzin (1,5 godziny włączone i pół godziny wyłączone) przy 70 ± 2 ℃. | △R≤±(2%R0+0,05Ω) |
| Napięcie izolacji | DC 1/4W 1/2W :250V 1W 2WS:350V 2W 3WS 3W:500V | bez awarii, bez rozgorzenia |
| Cykl temperatury | W -55 ℃ przez 30 min, następnie w + 25 ℃ przez 10-15 min, następnie w + 155% przez 30 min, następnie w + 25 ℃ przez 10-15 min, łącznie 5 cykli. | △R≤±(5%R0+0,05Ω) |

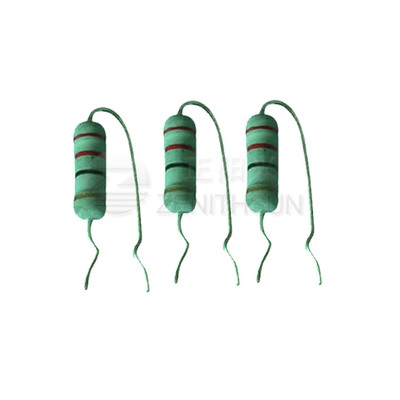

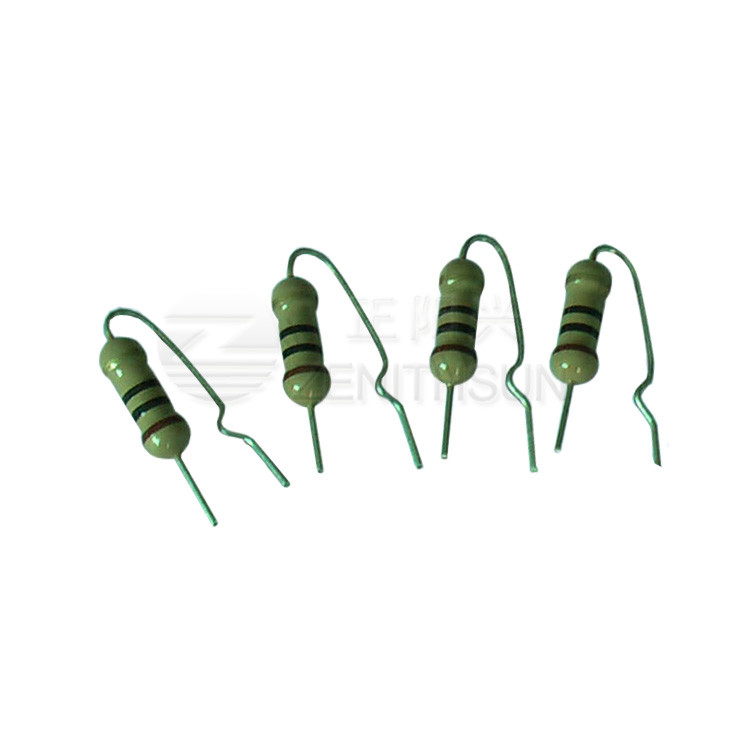

Obraz:
