Szczegóły Produktu:
|
| Moc znamionowa: | 5W | Wartość oporu: | 0,1-220 kΩ |
|---|---|---|---|
| Tolerancja: | 5% lub 10% | Kolor: | biały |
| TCR: | 260 str./min | Rezystancja izolacji: | 500VDC |
| High Light: | 5W ceramiczny rezystor cementowy,niepalny ceramiczny rezystor cementowy,rezystory grzejne z kompozycją ceramiczną |
||
Rezystory ceramiczne z drutem ceramicznym o mocy 5 W, niepalne, grzałkowe
Struktura:
1. Rezystor ZENITHSUN to pręt ceramiczny z drutem uzwojenia oporowego (rezystor wyrównujący napięcie jest wykonany z rdzenia rezystora z tlenku metalu, zamiast rdzenia z drutu uzwojonego), umieść rdzeń oporowy z drutem w różnych rozmiarach i kształtach muszle ceramiczne, uszczelnione ze specjalnym niepalnym, żaroodpornym cementowym wypełniaczem elektronicznym, poprzez naturalne suszenie w cieniu i pieczenie w wysokiej temperaturze.
2. W przypadku wysokiej wartości rezystancji przewody są zastępowane foliami z tlenku metalu.
3. Moc znamionowa: 5 W
4. Silna odporność na uderzenia, wysoka izolacja, specjalna dla serwera przetwornicy częstotliwości.
5. Rezystor cementowy ZENITHSUN jest szeroko stosowany w różnych produktach, co jest najbardziej podstawowym elementem elektronicznym elektroniki,
urządzenia elektryczne, sprzęt i produkty informacyjne.
Cechy:
1. Doskonała stabilność w wysokiej temperaturze, odporna na wilgoć i wstrząsy z ceną ekonomiczną.
2. Najlepiej nadaje się do rozpraszania ciepła i małego liniowego współczynnika temperatury, może być montowany na płytce drukowanej.
3. Dostępna konstrukcja niepalna i typ o niskiej indukcyjności.
4.ZENITHSUN jest przystosowany do projektowania i produkcji niestandardowych komponentów, aby spełnić wiele wymagań dotyczących projektowania i niezawodności.
5.Skontaktuj się z nami, opisując swoje konkretne potrzeby.
6. Zgodny ze standardem ROHS i standardem bezołowiowym BEZ OŁOWIU.
Specyfikacja:
| Charakterystyka wydajności | ||
| Test | Warunki testu | Wyniki testów |
| Tolerancja odporności | Testowanie napięcia ≤3V, temperatura otoczenia 25 ℃ | ±1％,±5％,±10％ |
| Współczynniki temperaturowe | R0: temperatura pokojowa (T0) wartość rezystancji R1: temperatura w pomieszczeniu T0 + 100 ℃ (T1) wartość rezystancji |
± 300 ppm / ℃ maks |
| Napięcie izolacji | 1KV DC 60s | Bez rozgorzenia, bez uszkodzeń |
| Rezystancja izolacji | 500V DC | 1000MΩ1Min |
| Przeciążenie krótkotrwałe | 10-krotna moc znamionowa przez 5s (KN); 2,5 moc znamionowa przez 5s (MO) |
△R≤±(2％+0.1Ω) |
| Odporność na wilgoć | Temp.: 40 ± 2 ℃, wilgotność: 90 ％-95 ％.1000 godzin | △R≤±(2％+0.1Ω) |
| Żywotność obciążenia | Temp.: 40 ± 2 ℃, wilgotność: 90％-95％, napięcie znamionowe 1,5 godziny 30 minut "Wyłączone", ciągłe 1000 godzin |
△R≤±(5％+0.1Ω) |
| Wytrzymałość cieplna | Tin Temp.: 350 ± 10 ℃, czas:: 3 ± 0,5 s, głębokość zanurzenia: odległość od korpusu komponentu 2 ± 0,5 mm | △R≤±(1％+0,05Ω) |
| Lutowalność | Temperatura cyny: 235 ± 5 ℃, czas:: 3 ± 0,5 s | Powierzchnia lutowania ≥95% |
| Niepalność | 5 razy/10 razy/16 razy moc znamionowa, napięcie AC przez 5 minut | bez spalania, otwarty obwód dozwolony |
Aplikacje:
Kompletna izolacja odpowiednia do płytek drukowanych, zasilaczy, dzielników napięcia, sterowników silników, aplikacji motoryzacyjnych, obwodów energoelektronicznych.

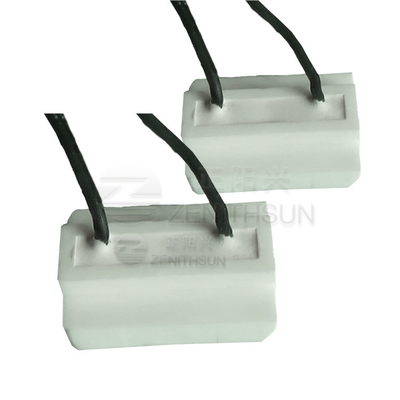

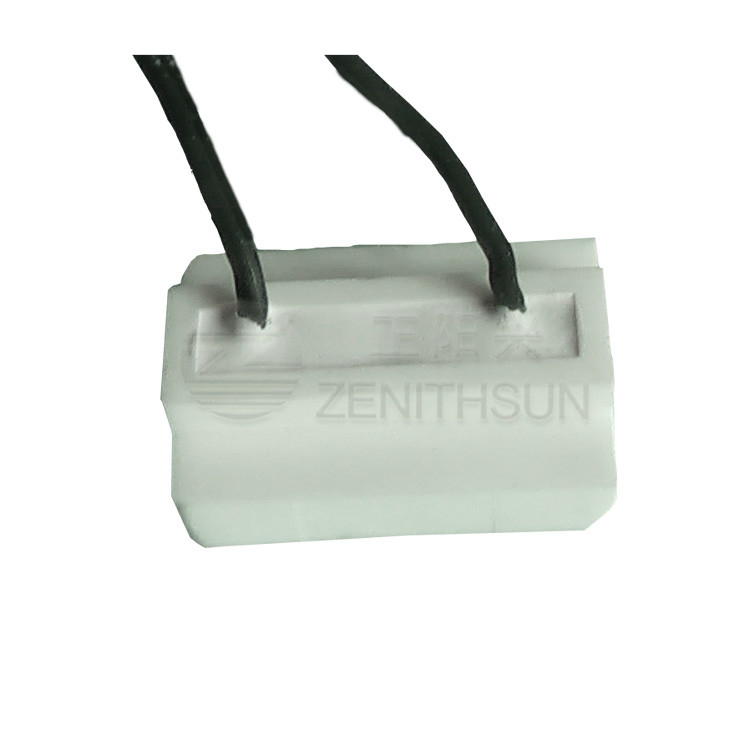

Obraz produktu :
